TGBT Génie Électrique

BAC STI Option GE

Présentation

Cet équipement est destiné à l’étude de la distribution électrique, à la mesure et à la gestion de l’énergie.

JPEG - 71.1 ko

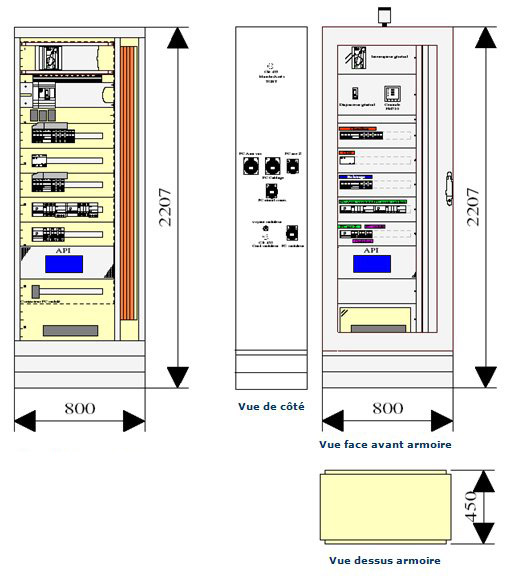

Dimensions de l’armoire

Grâce à l’automate TSX TWIDO couplé à un module communicant sur réseau Ethernet de chez Télémécanique (ETG3000), il est possible de superviser à distance l’armoire, de piloter les disjoncteurs via le protocole Ethernet TCP/IP sur réseau Intranet ou Internet et de contrôler les consommations électriques.

JPEG - 37 ko

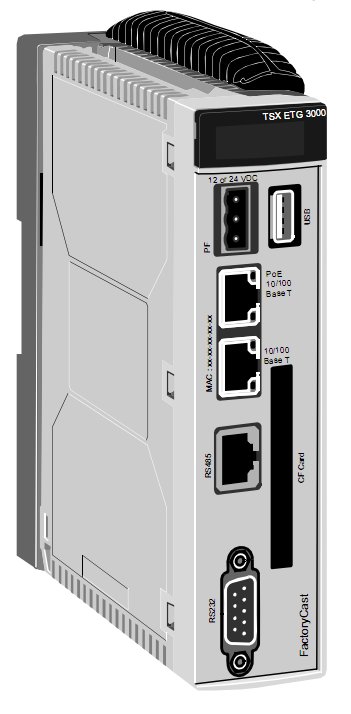

TSX ETG 3000

Caractéristiques de l’armoire TGBT

- Armoire PRISMA plus Système P - MERLIN GERIN(H : 2100mm x L : 800mm x P : 400mm) composée d’une armoire de 800mm avec porte avant vitrée équipée d’une gaine pour jeux de barres avec panneaux de fond à l’arrière.
- 1 interrupteur sectionneur INV100- 100A en tête de ligne à coupure visible (Merlin Gerin)
- 1 Disjoncteur de tête NS100-63A 4 pôles (Merlin Gerin)
- 1 centrale de mesure PM710 avec 3 TI (Merlin Gerin)
- 1 Jeu de barres LINERGY (3 Phases + Neutre) Merlin Gerin
- 1 départ général chauffage DT40-4P-16A-30mA cadenassable avec distributeur multiclip (Merlin Gerin)

  • 3 départs chauffage DT40-10A monophasés (cadenassable)
  • 1 système de délestage CDS (MERLIN GERIN Réf : 115908)
  • 1 départ protection fils pilote DT40-1A mono (cadenassable)

- 1 départ général éclairage DT40-4P-25A-30mA cadenassable avec distributeur multiclip (Merlin Gerin)

  • 2 départs éclairage DT40-10A monophasés (cadenassable)

1 départ (cadenasable) PC DT40-16A monophasé avec prise de courant 230V monté sur le flan du TGBT
- 1 départ alimentation système (Armoire variateur) équipé d’un disjoncteur cadenassable motorisé C60N-4P-16A-30mA Sie (immunisé) avec fourniture et pose d’une prise PRATIKA 5P sur le flan du TGBT (Merlin Gerin)
- 1 départ alimentation système (Postes de câblage) équipé d’un disjoncteur cadenassable motorisé C60N-4P-16A-30mA C avec fourniture et pose d’une prise PRATIKA 5P sur le flan du TGBT (Merlin Gerin)
- 1 départ alimentation PC standard monophasé 230V équipé d’un disjoncteur cadenassable motorisé DT40-mono-16A-30mA C avec fourniture et pose d’une prise PRATIKA mono sur le flan du TGBT. (Merlin Gerin)
- 1 onduleur 250VA MGE UPS équipé de protection amont et aval et raccordé sur une prise de courant mono 230V montée sur le flan du TGBT.
- 1 dispositif de commande à clé 455 avec contacteur pour l’alimentation générale de l’armoire (Après l’interrupteur sectionneur de tête)
- 1 dispositif de commande à clé 455 avec contacteur pour la coupure de la PC secourue après l’onduleur.
- Contacts SD et OF (Signal défaut et Ordre de fermeture disponible sur chaque disjoncteur)
- 1 platine grille pouvant recevoir un automate et un coupleur de communication.
- Dossier technique comprenant les schémas électriques, les programmes automates et les pages sources de la supervision de la passerelle ETG3000.

Option Automate - Communication

- 1 automate TSX TWIDO 28 entrées et 8 sorties avec câble et logiciel TWIDO SOFT Télémécanique
- 1 Passerelle Ethernet WEB (TSX ETG3000 Télémécanique)
- 1 prise RJ45 sur le côté de l’armoire
- Automate et passerelle WEB programmés avec pages de supervision WEB développées


Possibilité de prise en main sur site du TGBT et de formation sur les réseaux Ethernet TCP/IP et Modbus RS485 présents dans l’armoire TGBT (Option).

Variante possible au TWIDO en M340 avec passerelle Intelligente Ethernet (Pages WEB personnalisées sur passerelle BMXNOE110).

Autres automates possibles (TSX37, TSX57, …).
