TGBT pédagogique communicant

BAC Pro ELEEC

JPEG - 59.3 ko

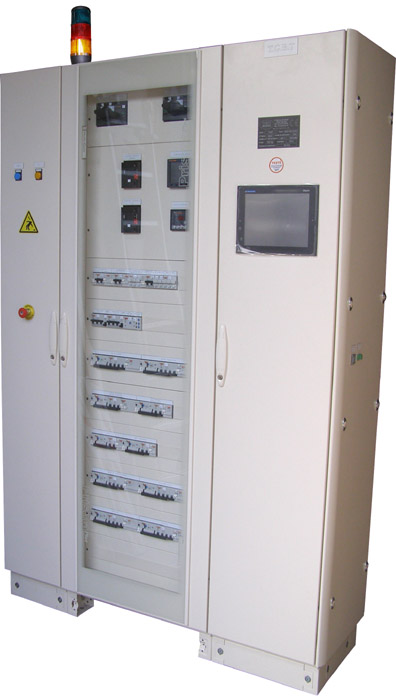

Armoire TGBT

- Armoire PRISMA Plus Système P avec 3 portes avants et 2 portes arrières
- Automate TSX Premium avec coupleur Ethernet et serveur WEB embarqué
- Terminal opérateur embarqué XBT couleur à écran tactile
- Fourniture d’un cahier des charges Habitat/Tertaire et Industriel
- TP conformes aux référentiels BAC PRO ELEEC

JPEG - 211.7 ko

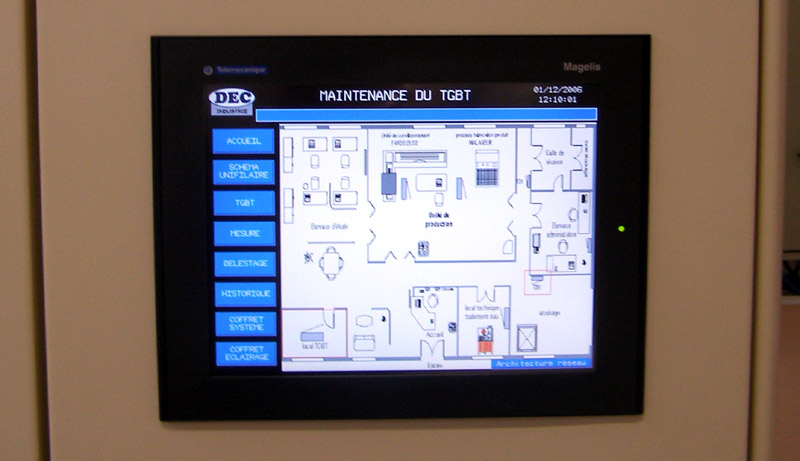

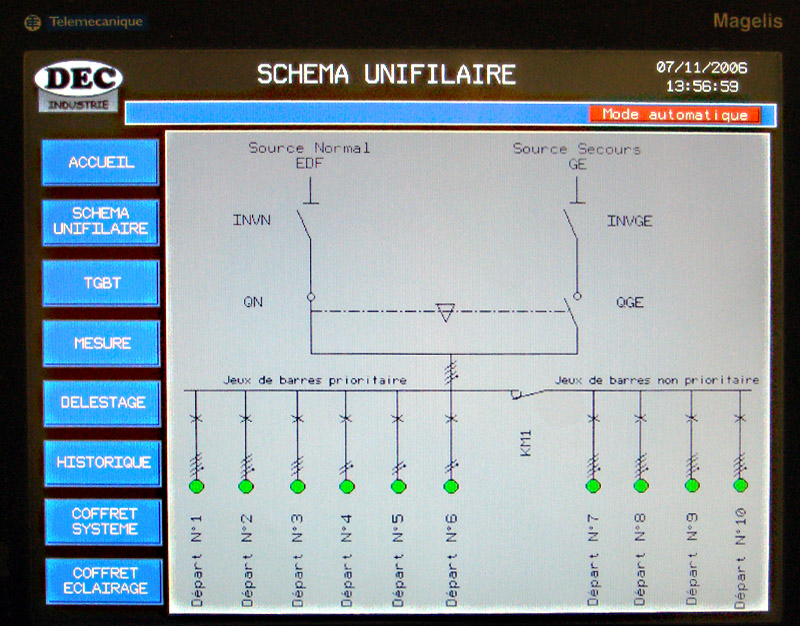

Supervision (1)
JPEG - 198.4 ko

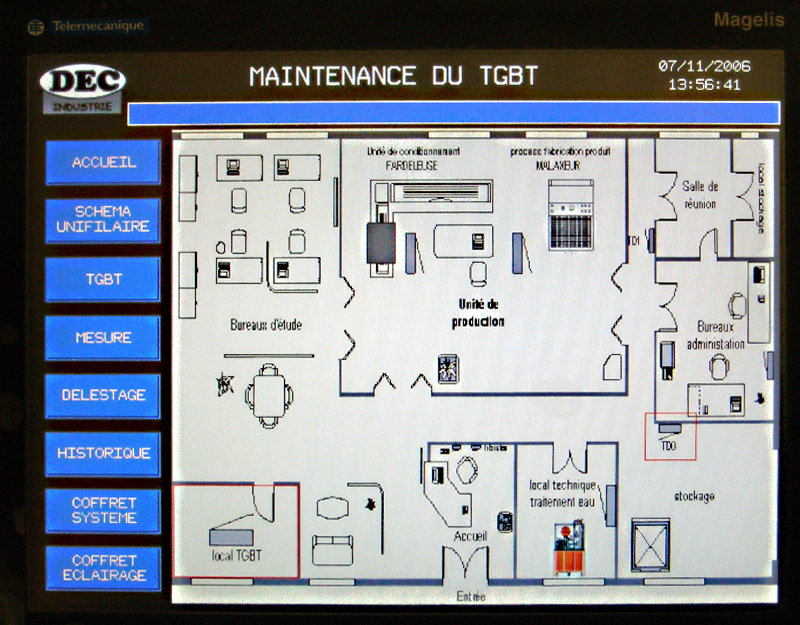

Supervision (2)

Distribution :

Distribution par deux jeux de barres plates et LINERGY de chez MERLIN GERIN. 10 départs motorisés ou non avec calibre au choix.

JPEG - 61.1 ko

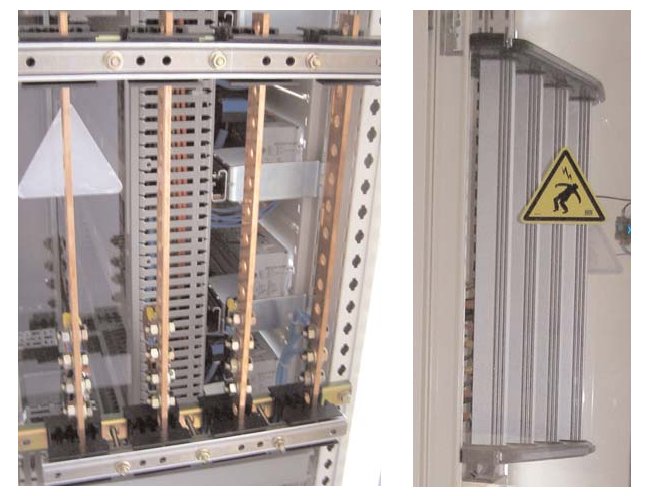

Distribution

Mesures :

Centrale MERLIN GERIN PM820 pour la mesure de U, I, P, Cos φ, taux de distorsion harmonique.

JPEG - 44.8 ko

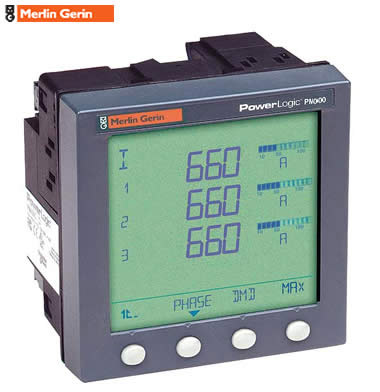

Centrale de mesure

Automatisme :

Automate TSX PREMIUM avec coupleur Ethernet TCP/IP et carte d’interface
réseau PCMCIA Modbus RS485.
L’API dialogue avec la centrale de mesure en Modbus RS485 et avec l’XBT en UnitelWay.
Le coupleur Ethernet permet de communiquer avec des équipements externes.

JPEG - 63.5 ko

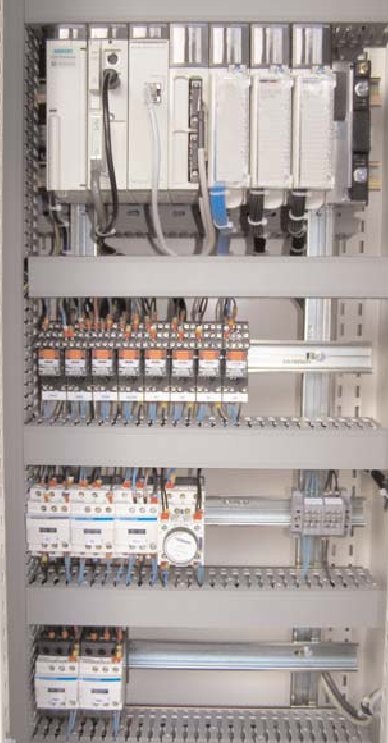

Automatisme

Compensation :

Deux gradins de condensateur pilotés par l’automate pour permettre
d’améliorer le Cos φ.

JPEG - 36.5 ko

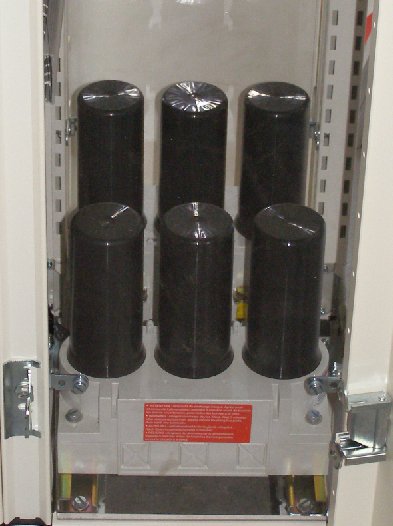

Batterie de condensateurs

Supervision :

Terminal opérateur graphique de marque télémécanique (XBTGT)
10” écran couleur tactile.
Interface opérateur pour la commande et la maintenance de la distribution électrique développée sous Vidjéo Look.

JPEG - 100 ko
Supervision

Transitoire :

Présence d’un onduleur MGE (MERLIN GERIN) de 1000W pour permettre de maintenir une tension sur l’automate et sur l’XBT en cas de perte de l’arrivée EDF (Normal) et en attendant le démarrage du groupe électrogène (Secours).

JPEG - 36.6 ko

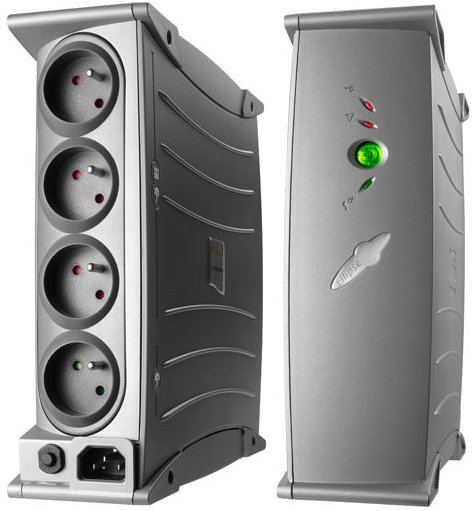

Onduleur

Description des équipements

Armoire TGBT :

L’ensemble se compose de :

- Une armoire prisma plus Système P (Hauteur : 2250mm x Largeur :1400mm x Profondeur : 400mm)
(Porte avant transparente et accès en face arrière, par porte avec clef spécifique)
- 30% d’espace libre
- 2 interrupteurs sectionneurs 63A (1 pour le normal et 1 pour le circuit de secours)
- 1 dispositif d’inversion de source composé de 2 Interrupteurs motorisés pilotés à distance et réparti sur 2 jeux de
barres
- 10 départs motorisés ou non à choisir dans une plage de 4 à 32A au choix monophasés ou triphasés personnalisable
au moment de la commande.
- Répartition par rangée par système Multiclip (MERLIN GERIN).
- Balise de signalisation (Sous tension : Vert, Source Normal : Orange, Source Secours : Rouge)
- Report de l’état sur l’écran tactile et graphique (Vert = fermé, Mauve = ouvert, Rouge = déclenchement).
- 1 centrale de mesure PM500 permettant la mesure de U, I, P, cos f communicant sur réseau MODBUS RS485 avec
report des mesures sur le terminal graphique et tactile implanté dans le TGBT(voir description des mesures dans la
documentation PM500 MERLIN GERIN)
- 1 Contrôleur de phase
- 1 Dispositif d’arrêt d’urgence
- 1 Dispositif d’amélioration du facture de puissance par 2 gradins de condensateur de 2,5 KVA. piloté manuellement
avec système de protection
- 1 automate Télémécanique TSX Premium composé de 48 Entrées et 16 Sorties.
- 1 Terminal graphique tactile Télémécanique XBT (10 pouces) fourni avec une supervision à personnaliser à la
commande intégrant un serveur WEB pour déporter les informations à distance sur Réseau Ethernet TCP/IP
- 1 superviseur Vidjéo (Télémécanique)
- Documentations techniques, ressources pédagogiques et activités pédagogiques pour le BAC PRO ELEEC.

Armoire de chauffage :

JPEG - 6.3 ko
Coffret de chauffage

- Une armoire électrique MERLIN GERIN PRISMA PLUS Système G (H : 930mm x L : 600mm x P : 238mm)
- 6 départs et des protections nécessaires pour alimenter 6 circuits de chauffage dont (5 Départs 16A monophasés et 1
départ 32 A triphasés)
- 1 Automate TSX TWIDO avec protocole MODBUS RS485 et ou ETHERNET TCP/IP.
- Une passerelle de communication Batibus/Modbus DELTA DORE en liaison avec l’automate du TGBT.
- Une centrale de gestion d’énergie et de communication Batibus de marque DELTA DORE.
- Programmation des différentes zones et températures de chauffage à l’aide de la supervision par le réseau Modbus ou
Éthernet.
- Régulation à l’aide de thermostats d’ambiance avec fil pilote 4 ordres sur Batibus

Armoire d’éclairage :

JPEG - 5.1 ko
Coffret éclairage

- Une armoire électrique MERLIN GERIN PRISMA PLUS Système G (H : 930mm x L : 600mm x P : 238mm)
- 9 départs avec protection par disjoncteurs MERLIN GERIN pour alimenter 9 rampes d’éclairage. (Calibre des
départs à choisir à la commande entre 10, 16, 20 et 32A. Panachés ou non au choix)
- Télérupteurs de commande pour chaque “rampe d’éclairage" avec commande locale ou à distance par écran
tactile/graphique ou supervision via l’intermédiaire de l’automate TSX TWIDO.
- 1 automate TSX TWIDO avec protocole MODBUS RS485 et ou ETHERNET TCP/IP permettant une communication écran tactile/graphique ou supervision pour un pilotage à distance et le report de l’état des départs.
- Commande, programmation temporelle et zoning, visualisation de l’état des circuits sur la supervision locale ou/et
déportée.

Coffret système :

JPEG - 10.5 ko
Coffret "interface système" 400V triphasé

- Un automate TSX TWIDO avec réseau MODBUS RS485 et ou ETHERNET TCP/IP
- Un disjoncteur Reflex XC40 pilotable à distance
- Etats et suivi du fonctionnement du disjoncteur sur la supervision et le terminal d’exploitation du TGBT
- Renvoi des informations TOR vers la supervision et le terminal d’exploitation du TGBT

Intégration de vos équipements existants sur demande !

N’hésitez à nous consulter pour vous aider dans la recherche de solutions réseaux !
