Armoire tertiaire

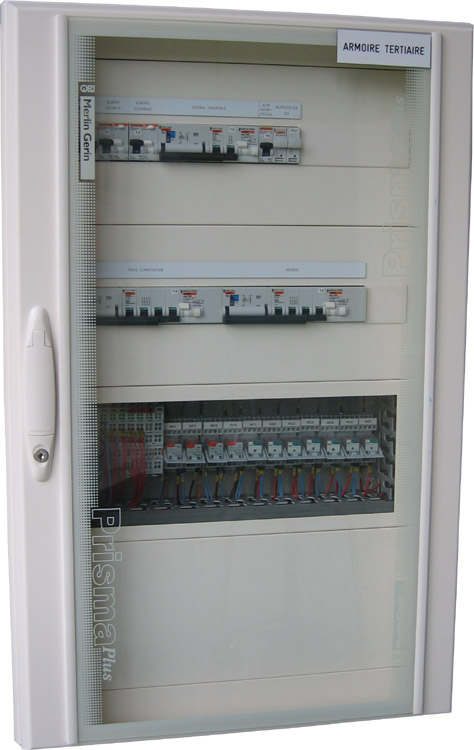

Armoire TERCOM pour BAC Pro ELEEC

JPEG - 77.4 ko
Tercom

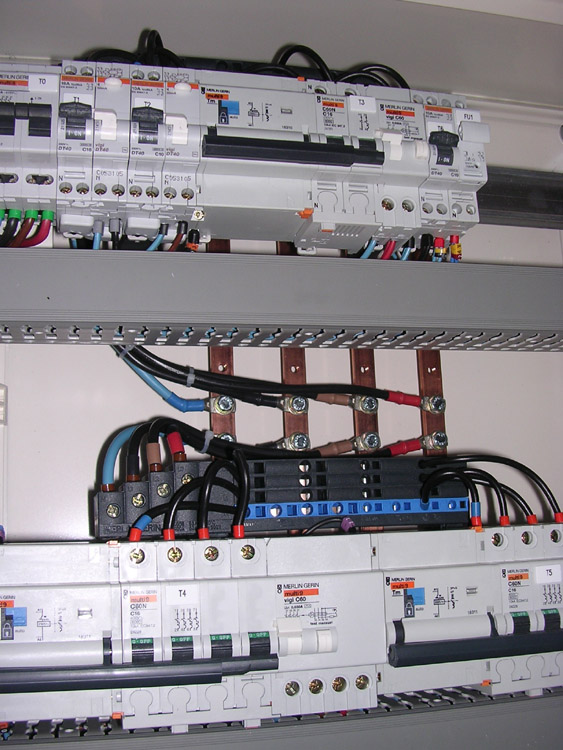

Distribution par jeu de barres plates et système MULTICLIP 63A de marque MERLIN GERIN (technologie de borne à ressort avec distribution automatique des polarités).

JPEG - 147.4 ko
Distribution

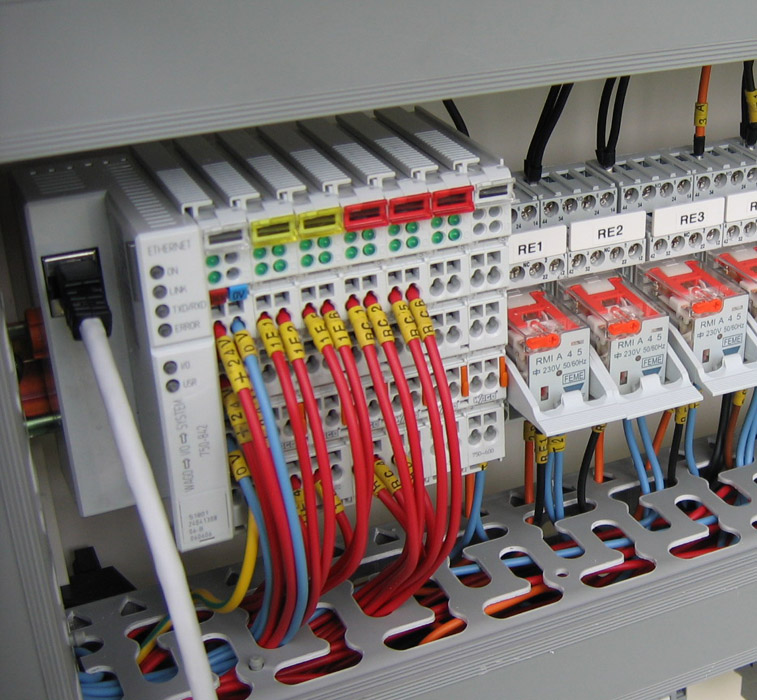

Automate WAGO I/O System avec coupleur ETHERNET TCP/IP et serveur WEB embarqué. Sorties relayées.

JPEG - 180.7 ko
Automate WAGO

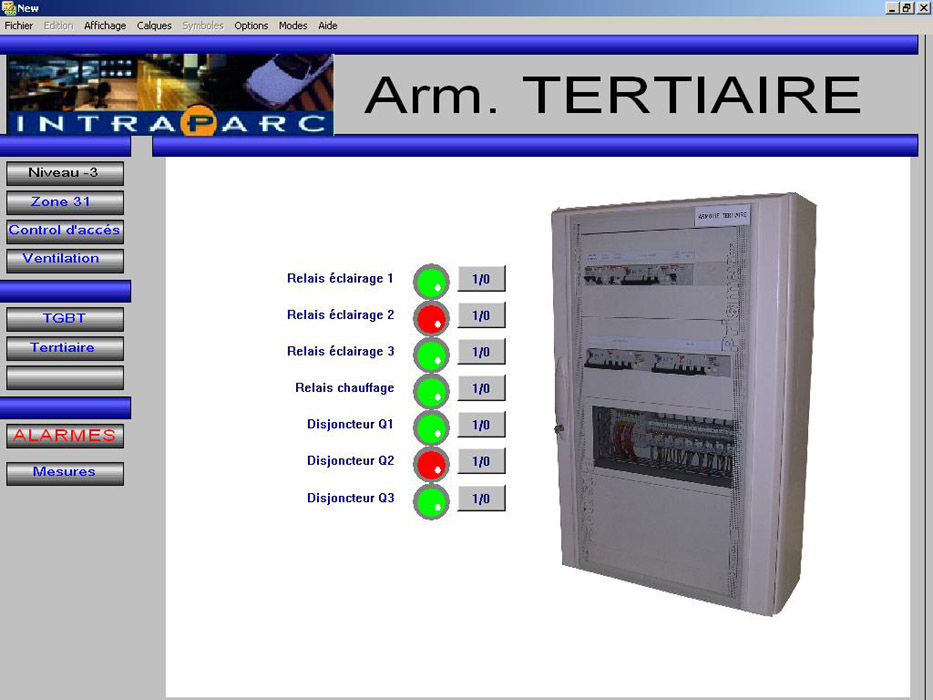

Page HTML livrée avec code source sur le logiciel de supervision et de programmation CoDeSys de chez WAGO.

JPEG - 145.2 ko
Supervision

- Armoire de distribution PRISMA Plus P système G

  • H:930mm
  • L:600mm
  • P:238mm

- Jeu de barres plates avec système Multiclip de chez MERLIN GERIN
- Automate WAGO communicant sur réseau Ethernet TCP/IP
- Logiciel de programmation CODESYS de chez WAGO
- 3 départs monophasés 16A (dont 1 motorisé)
- 2 départs triphasés 16A motorisés
- Retour d’états des disjoncteurs sur automate et superviseur
- Gestion d’éclairage (1/3 2/3 3/3)
- Démarrage Groupe Froid/Climatisation
- Délestage Chauffage
