Tableau Général Basse Tension

TGBT version CABELEC

CAP Pro ELEC

JPEG - 53.3 ko

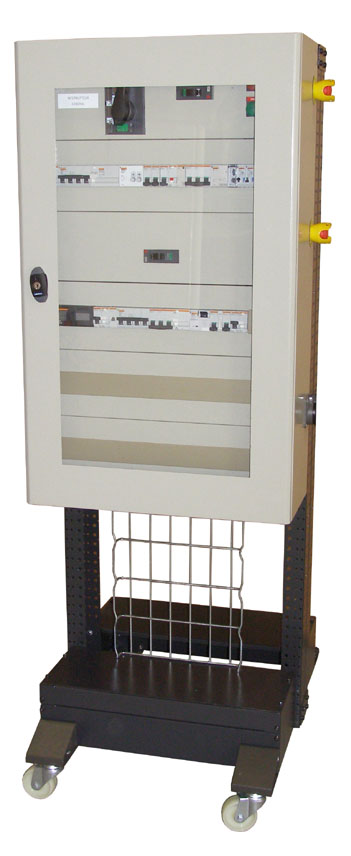

TGBT

Produit élaboré avec un professionnel du tableau électrique. L’équipement est conforme aux recommandations du repère pour la formation des CAP PRO ELEC.

Le TGBT est disponible sous 3 versions :

  1. Lot de matériel à monter par vos soins
  2. TGBT Monté non câblé
  3. TGBT Monté et câblé

Destiné à la formation des CAP PRO ELEC pour la réalisation d’une armoire de distribution électrique. L’ensemble se compose de deux armoires dont une livrée montée et câblée servant de modèle (Armoire étalon) et une seconde montée avec puissance en 35mm² câblée (Armoire élève). Le reste est à réaliser par les élèves.

Équipement : démontage et câblage

La pose de l’armoire de câblage sur le châssis se fait aisément par 2 élèves. Le TGBT fait moins de 35 Kg et se prend facilement en main pour être déposé.

JPEG - 73.9 ko

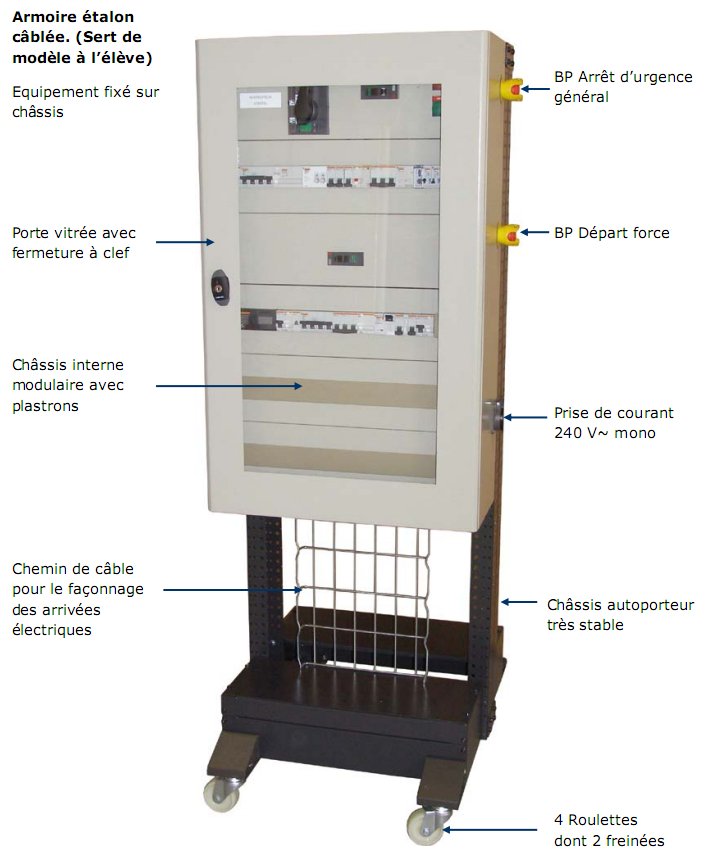

Présentation de l’équipement
JPEG - 76.7 ko

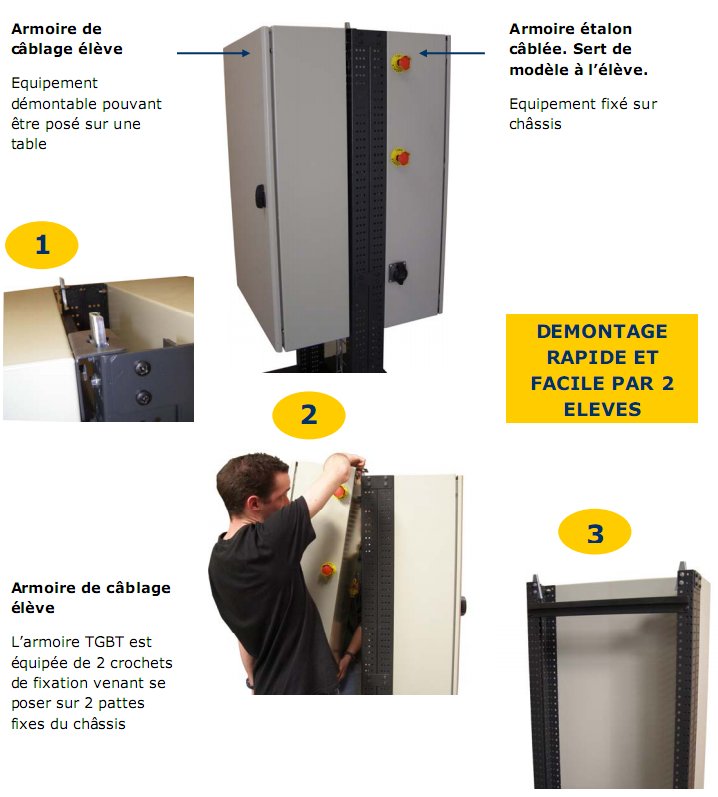

Démontage de l’armoire de câblage élève
JPEG - 65.9 ko

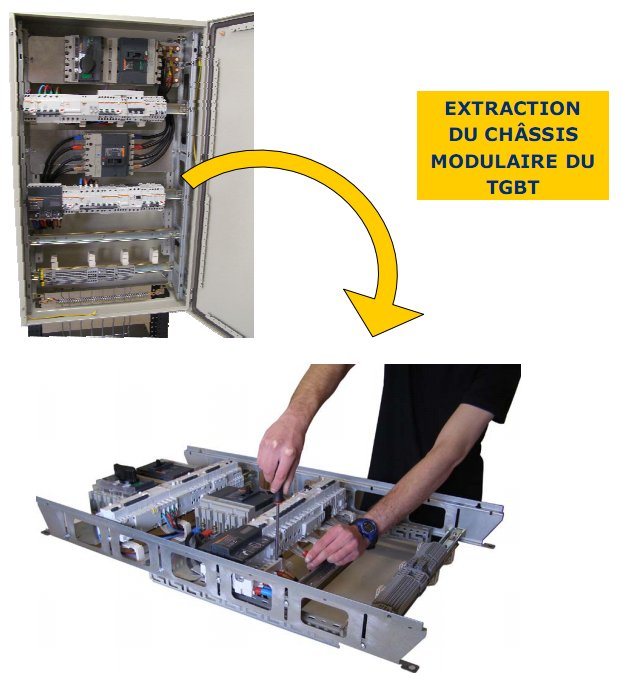

Câblage de l’armoire élève

L’armoire TGBT élève est équipée d’un châssis pour appareils électriques modulaires de marque SAREL. Celui-ci est démontable de son armoire pour être posé sur un établi (Poste tableautier) et pour être câblé.

L’élève réalisera le câblage de la distribution électrique à plat comme un professionnel en dehors de l’armoire TGBT.

Lorsque son travail sera terminé, il remontera la platine dans le coffret.

Description technique

Une armoire TGBT autoporteuse sur roulettes avec freins. Les appareils sont montés sur un châssis modulaire plastronné et visibles derrière une porte vitrée.

L’équipement est livré monté et câblé avec un chemin de câble pour le façonnage des câbles 5G 35mm² (en arrivée). L’armoire, de marque SAREL, est robuste et supportera plus facilement les cycles de montage et démontage que les autres types. Les composants électriques sont de la marque MERLIN GERIN (SCHNEIDER ELECTRIC).

Composition de l’armoire étalon :

- Une arrivée générale 160A en 35mm² sur un interrupteur sectionneur manuel 160A à coupure visible

- Un interrupteur sectionneur équipé d’une bobine à manque de tension permettant de couper l’alimentation interne par un bouton poussoir « Arrêt d’urgence » présent sur le TGBT ou par commande à distance

- Une balise blanche indiquant la présence tension armoire

- Un jeu de barres plat en cuivre

- Un départ général éclairage tétrapolaire 20A

  • Une répartition par peigne (5 x 25A)
  • Un voyant Marche et Arrêt visible en face avant
  • Un départ télécommande bloc de secours (BAES)
  • Un départ éclairage couloir avec télérupteur dont une commande individuelle et une commande centrale (Sortie télécommande bloc de secours BAES)
  • Un départ éclairage à commande par interrupteur extérieur possible
  • Un départ éclairage rampe luminaire (CANALIS) tétrapolaire commandé par minuterie et contacteur

- Un départ général « force » équipé d’un arrêt d’urgence individuel de type Mx (à émission de courant)

  • Une distribution sur module de type DISTRIBLOC (Raccordement à ressort et à vis -125A – Arrivée 35mm² – Départs 16/10/6/4/2.5 mm²)
  • Voyant modulaire de présence tension Un départ tétrapolaire 63A (Chauffage) avec raccordement direct (Sans passer par les borniers)
  • Un départ Chauffe-eau 20A
  • Un départ moteur triphasé 15A
  • Un départ barrière d’accès parking monophasé 16A
  • Un départ contrôle d’accès monophasé 16A
  • OF disjoncteur remonté sur bornes
  • Un départ prise de courant monophasé 16A VIGI 30mA alimentant PC armoire et PC externe

Une deuxième armoire TGBT avec face avant pleine et dotée d’un châssis modulaire avec plastron. La partie distribution grosse section en 35mm² est déjà réalisée en câblage. Ce coffret possède deux pattes de fixation permettant de s’accrocher sur le châssis autoporteur équipé de l’armoire étalon. Les équipements électriques des 2 TGBT sont strictement identiques.

Un lot de fils précâblés pour les sections en 35mm² (Armoire étalon) avec consommables (Cosses tubulaires, embouts, fils et manchons HELAVIA)

Un lot d’outillage professionnel pour couper, dénuder et sertir les fils et les câbles. Le kit se compose de :

  • Une pince à sertir les cosses isolées jusqu’à 35mm² BIZLINE
  • Une pince à sertir les embouts jusqu’à 6mm² WEIDMULLER
  • Une pince à sertir les embouts jusqu’à 25mm² WEIDMULLER
  • Une pince à dénuder jusqu’à 6mm² WEIDMULLER
  • Une pince à écarter les manchons HELAVIA SES STERING
  • Deux pinces « cutter » jusqu’à 35mm² WEIDMULLER
  • Un tournevis dynamométrique professionnel
JPEG - 264.7 ko

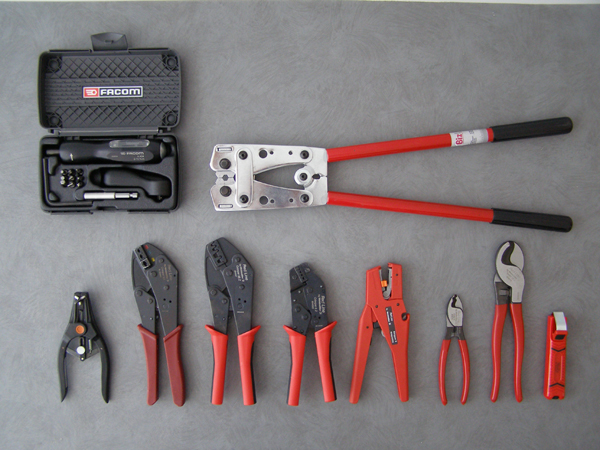

Outillage

Un support pédagogique multimédia : Une vidéo de présentation au câblage électrique réalisée chez un tableautier.

JPEG - 28.8 ko
JPEG - 136.4 ko

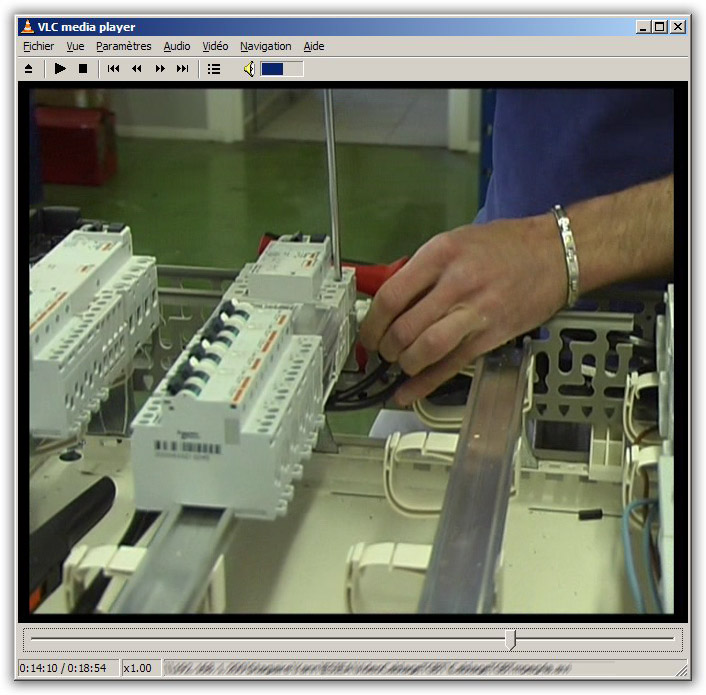

Vidéo du câblage
