TGBT BTS

BTS Électrotechnique

JPEG - 211.5 ko

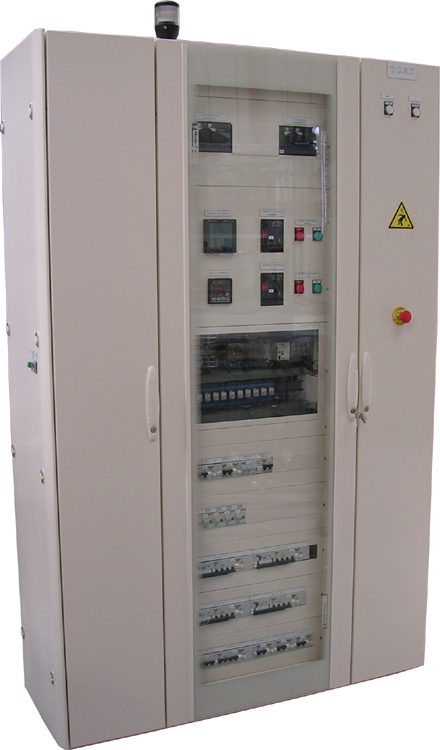

Armoire TGBT
JPEG - 119.2 ko

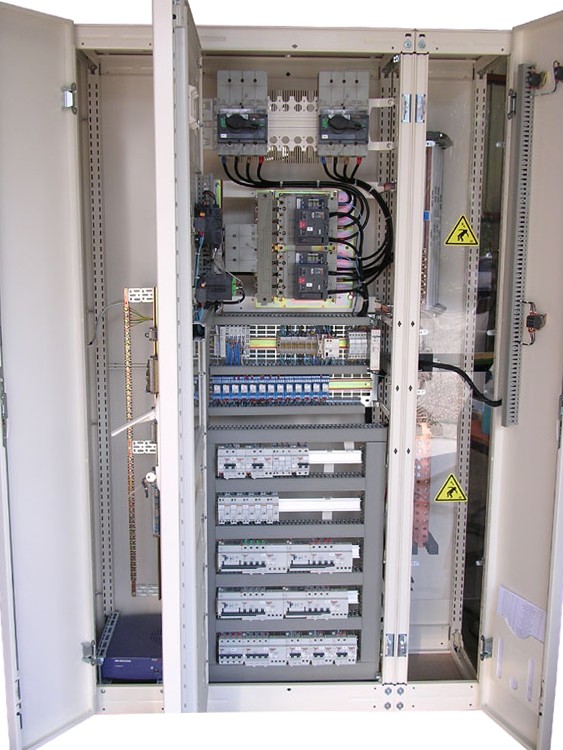

Intérieur armoire

- Armoire PRISMA Plus Système P
- 5 départs tétra (4 motorisés)
- 3 départs monophasés
- 2 jeux de barres (LINERGY et PLAT)
- 1 Batterie de condensateurs à 3 gradins
- 1 Onduleur MGE 1000 VA
- Livraison, Installation, raccordement et mise en service inclus !
- Formation de prise en main sur site
- Contrôle de conformité de l’installation sur site

JPEG - 129.2 ko

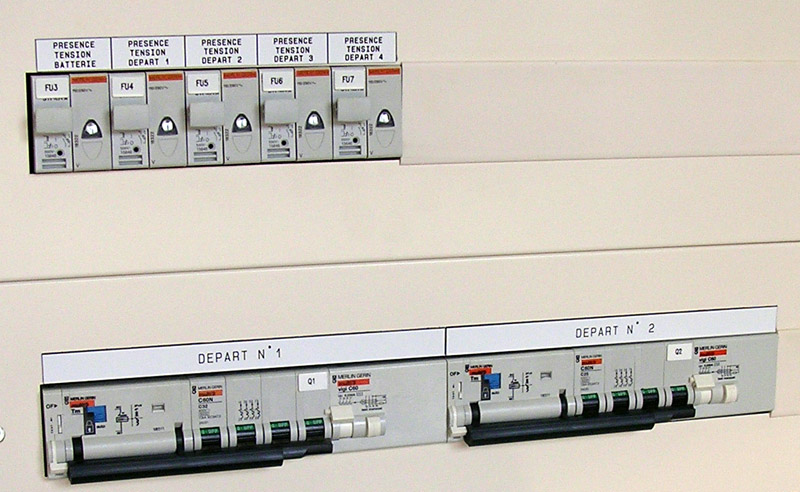

5 départs triphasés : (32-25-16-10 et 6A) 3 départs : (25-16-16A)
JPEG - 27.8 ko

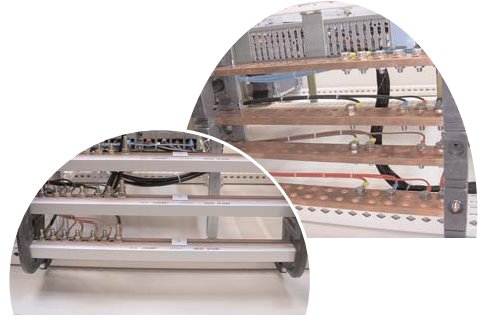

2 Jeux de barres (Circuit Normal et Prioritaire). Jeux de barres Plates et LINERGY
JPEG - 27.4 ko

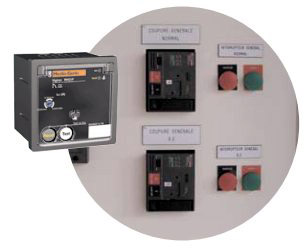

Inverseur de source Normal/Secours avec Disjoncteur 100A à DDR Réglable
JPEG - 146 ko

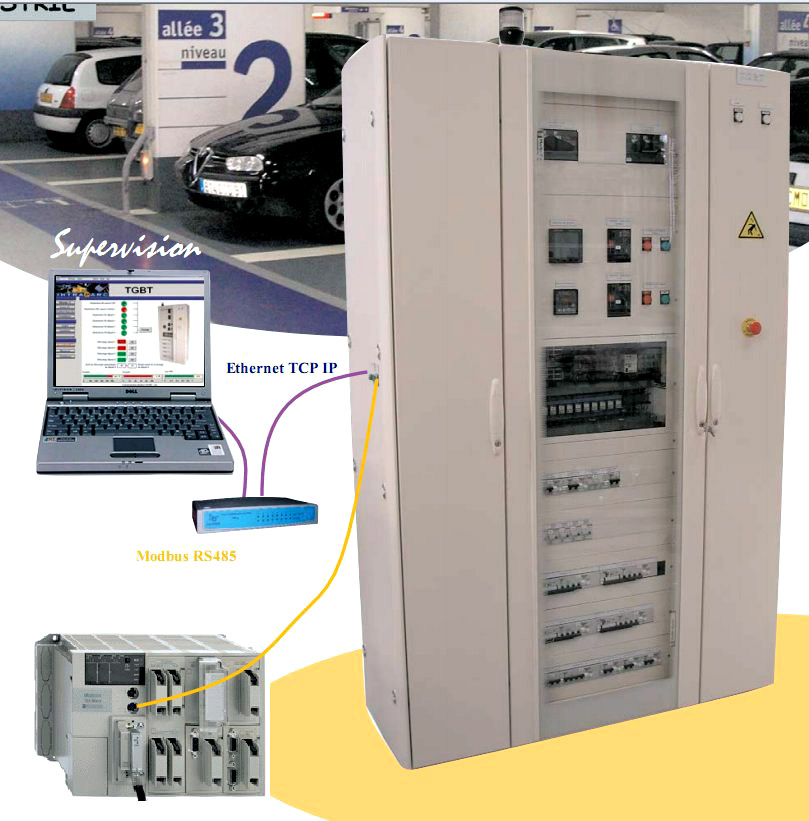

Réseaux de communication
JPEG - 44.8 ko
Centrale de mesure
JPEG - 36.6 ko
Onduleur

Intégration de vos équipements existants sur demande !
N’hésitez pas à nous consulter pour vous aider dans la recherche de solutions réseaux !

JPEG - 108.9 ko

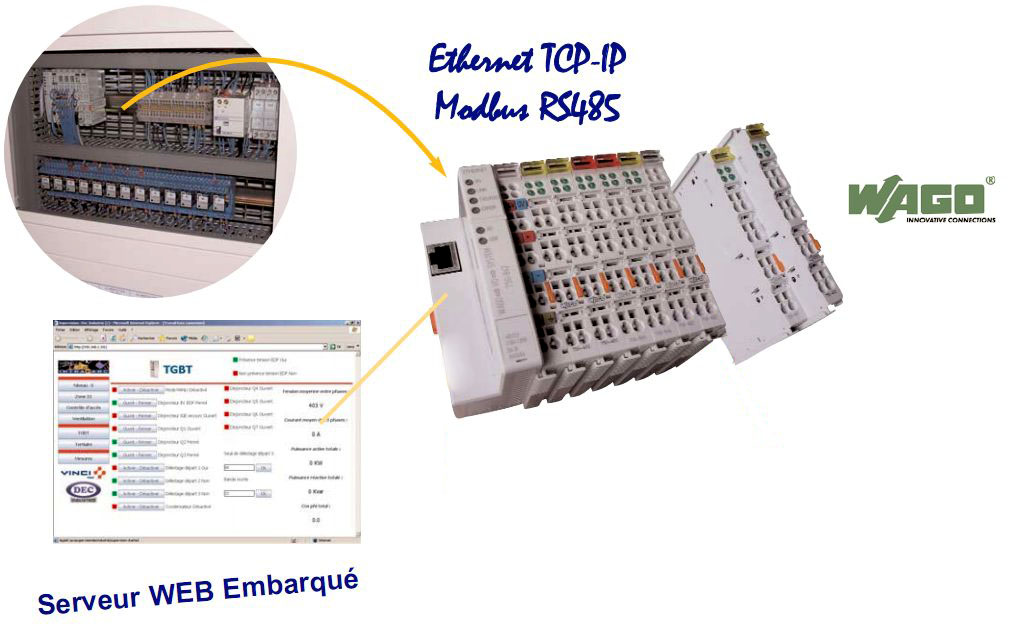

Solutions réseaux innovantes

Solution avec contrôleur WAGO Ethernet TCP/IP 750-841 programmable avec le logiciel
CoDeSys en IEC 61131-3 (LADDER, GRAFCET, IL, BF, Structuré).

Cet automate permet le câblage complet des E/S [1] déportées aux capteurs et actionneurs sans choisir le bus de terrain au départ.

Choix du réseau par simple encliquetage de la tête de bus. E/S modulaires et extensibles (2,4,8 voies TOR et 1,2 voies ANA).

Description de l’armoire

- Une armoire prisma plus Système P (H : 2156mm x L : 1300mm x P : 400mm)
- 2 interrupteurs sectionneurs 100A à coupure visible
- Disjoncteurs générales 100A sur inverseur de source avec bloc VIGIREX à DDR réglable
- Inverseurs de source Normal/Secours réarmables à distance
- 5 départs tétrapolaires dont : 1x32A-1x25A-1x16A et 1x10A (avec disjoncteurs motorisés) -1x6A (Non motorisés)
- 3 départs monophasés dont : 1x25A-2x16A
- 1 centrale de mesure PM820 permettant la mesure de U, I, P, cos phi, taux de distorsion harmonique.
- 1 BP Arrêt d’urgence agissant sur les bobines à manque de tension
- 1 prise débrochable 3 fils pour réseau Modbus RS485 (sur le côté gauche de l’armoire TGBT)
- 1 prise RJ45 pour raccordement du réseau Ethernet TCP IP ou sur un PC externe (sur le flan gauche de l’armoire)
- Voyants de mise sous tension et voyants pour l’état des disjoncteurs motorisés (Report des informations des 8 disjoncteurs
sur l’automate)
- 2 Jeux de barres dont un jeu de barres plates et un jeu en aluminium anodisé avec couche de cuivre (LINERGY).
- Automate WAGO ETHERNET ou SCHNEIDER ELECTRIC programmé avec passerelle MODBUS RS485 avec serveur WEB
et pages HTML pour la télémaintenance et le pilotage à distance.
- Logiciel de programmation IEC61131-3 CODESYS de chez WAGO (LADDER, GRAFCET, ...) ou TWIDO SOFT, UNITY sui-
vant l’API et son câble de programmation
- Logiciel de supervision WIZCON avec outils de développement et applicatifs tertiaire et industriel de 300 variables.
- Documentations techniques, ressources pédagogiques et activités pédagogiques.
- Une batterie de condensateurs (3 gradins) à compensation automatique montée, câblée et paramètrée.
- La livraison, l’installation, la mise en service et une formation de prise en main sur site incluse
- Inspection assurée sur site par un organisme de contrôle habilité.
- Garantie 2 ans sur tout le matériel électrique y compris les batteries de l’onduleur MGE.
- Armoire équipée à 95% en MERLIN GERIN (Groupe SCHNEIDER ELECTRIC).


[1Entrées/Sorties
