Le vestiaire de football

Ambiances lumineuses

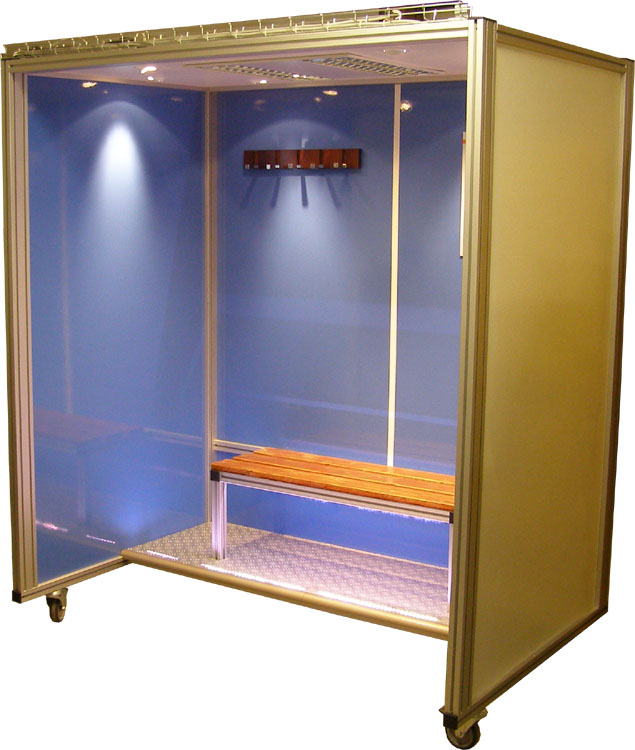

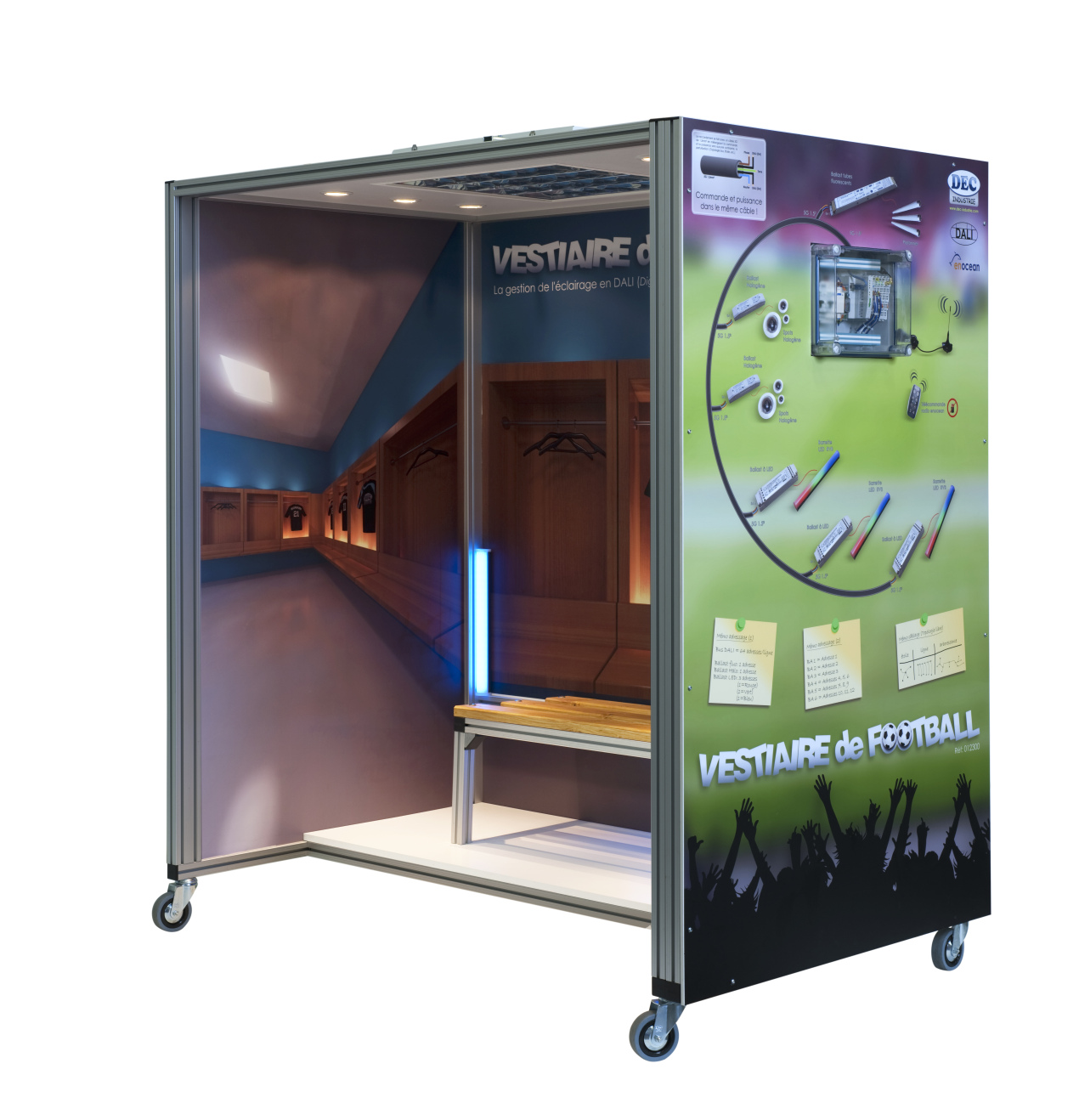

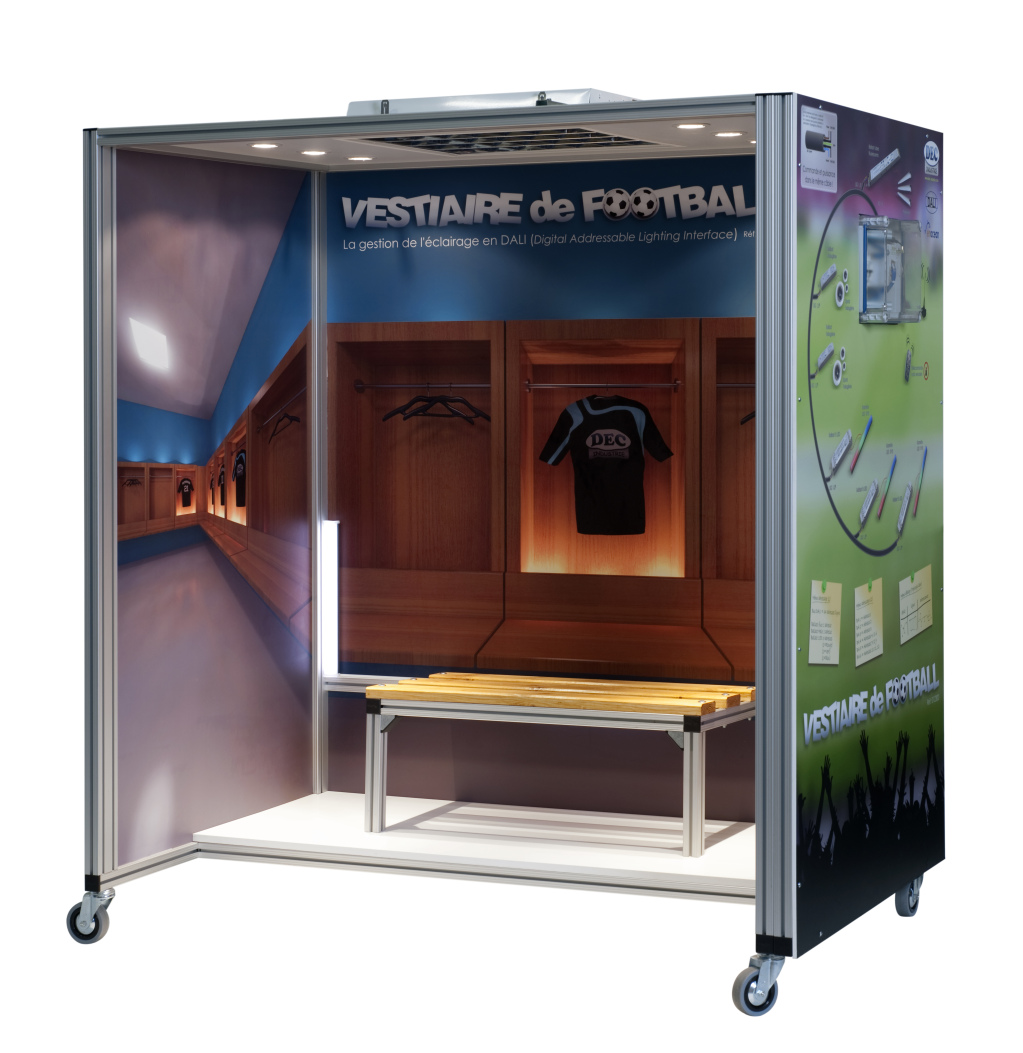

L’application représente une cellule de vestiaire de stand de football avec 3 technologies de luminaires : Fluorescente, Halogène et LED.

JPEG - 376.9 ko
Vestiaire DALI

L’ensemble des lampes est piloté par le réseau DALI.

Un automate assure la gestion de l’éclairage et des différentes ambiances lumineuses en fonction des besoins :
- Préparation de match
- Mi-temps
- Fin de match

ainsi que les modes « nettoyage vestiaire » et « maintenance ».

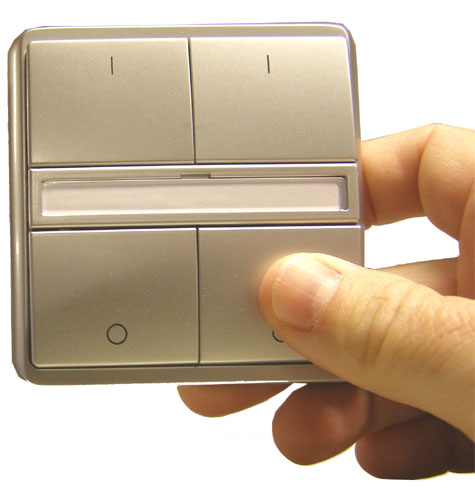

Les commandes se font à partir d’interrupteur sans piles avec la technologie EnOcean (Commande radio sans fils).

JPEG - 47.7 ko
Technologie EnOcean

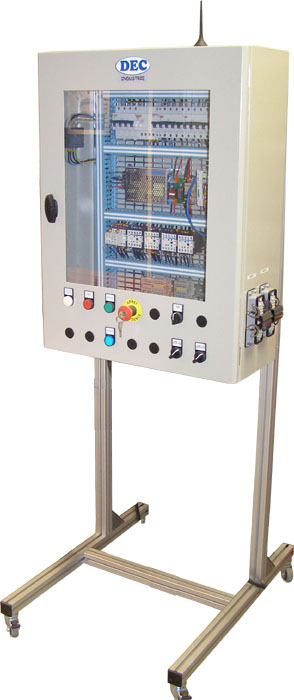

Un coffret de commande équipé d’un contrôleur WAGO et d’une borne DALI est livré avec l’équipement. Il est programmé avec le logiciel GCDALI.

L’automate dispose d’un serveur WEB sur réseau Ethernet TCP/IP permettant des services de pilotage et de maintenance préventive des lampes à distance (possibilité de connaître l’état de la lampe et de calculer son temps d’utilisation en fonction pour pouvoir la changer avant qu’elle ne soit en panne).

En résumé, trois réseaux disponibles :
- DALI
- EnOcean
- Ethernet TCP/IP
