Shield micro:bit BBC

30.61 € TTC
ref: 041120

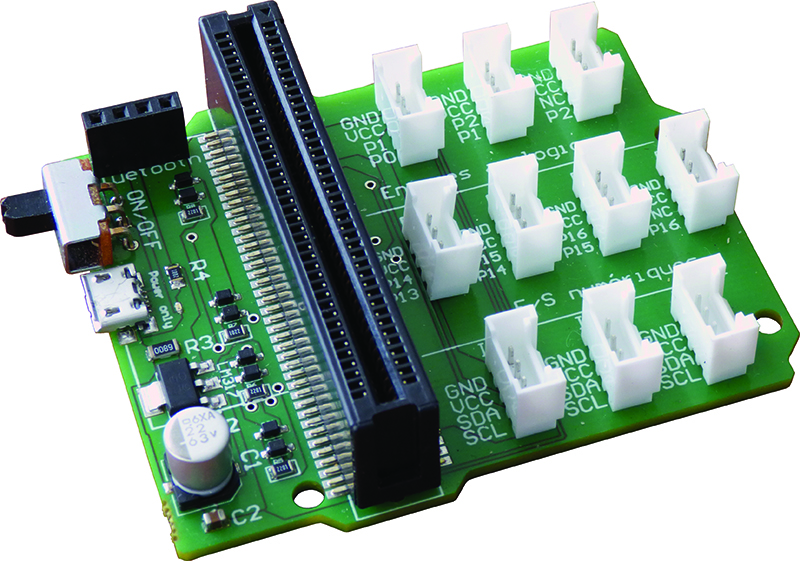

Carte d’interface Shield Micro:bit BBC pour Grove

Description

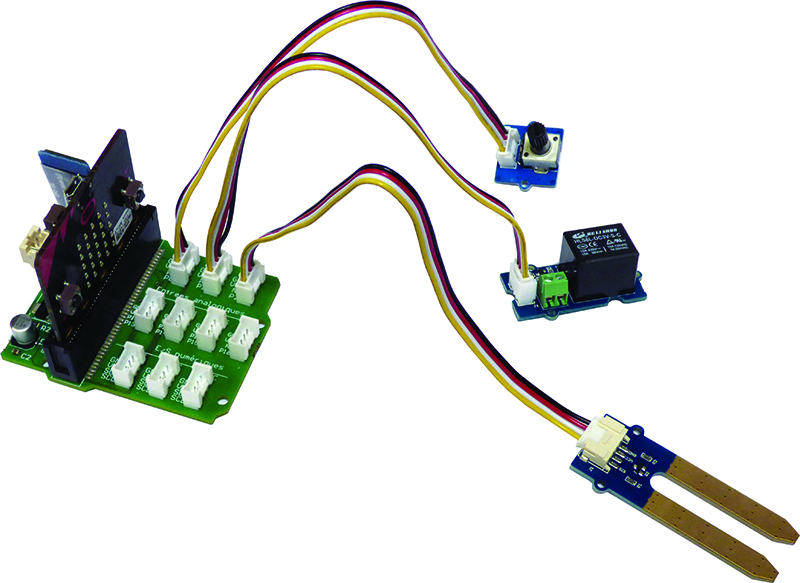

Le « Shield » permet de relier les modules « Grove » à la micro:bit BBC.

  • L’alimentation se fait par un connecteur micro USB. Un interrupteur présent permet d’allumer ou d’éteindre l’interface. Celui-ci est très utile dans le cas où vous embarquez cette carte sur un équipement
  • Une LED verte indique la présence de tension de 5Vcc qui est distribuée sur les connecteurs I2C et les connecteurs des entrées analogiques.
  • Une tension de 3.55Vcc est générée pour les connecteurs des entrées/sorties digitales. Il est ainsi possible d’utiliser le module Grove relais V1.2 qui commute à partir de 3,3V.
  • La carte dispose de 10 connecteurs « Grove » dont 3 pour les signaux d’entrées analogiques, 4 pour les entrées/sorties digitales (TOR) et 3 pour les interfaces I2C.
  • Un connecteur 4 broches est prévu pour recevoir en option un module Bluetooth afin de communiquer avec une tablette tactile, un smartphone ou un PC.
  • Le design de la carte a été spécialement prévu pour qu’elle puisse être montée avec des supports de carte Arduino.
