Portique d’éclairage

BAC Pro ELEEC, BAC STI, BTS Électrotechnique

Ce portique est un système d’éclairage et de distribution mobile avec armoire de commande.

JPEG - 71.3 ko

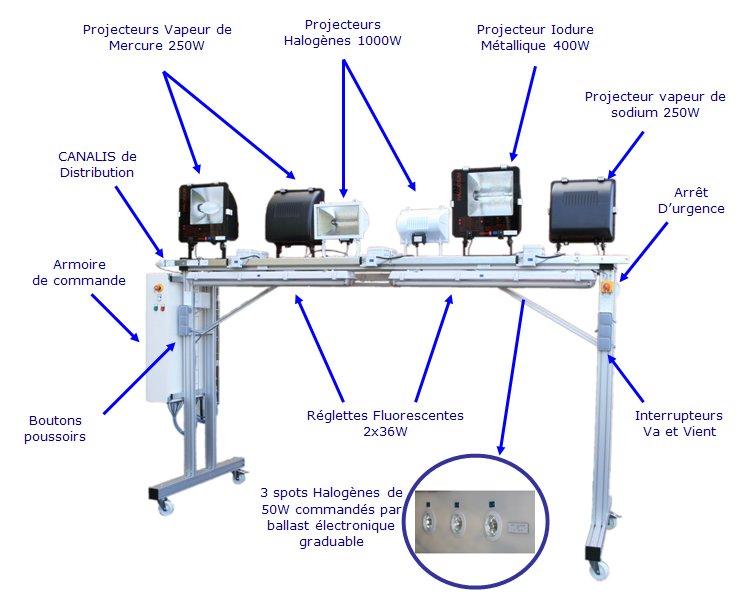

Face avant

Interrupteur crépusculaire :

Associé à un module de commande placé dans l’armoire. Réglage de la luminosité sur le module.

Utilisé pour la commande des 2 projecteurs à vapeur de Mercure 250W

JPEG - 21.8 ko

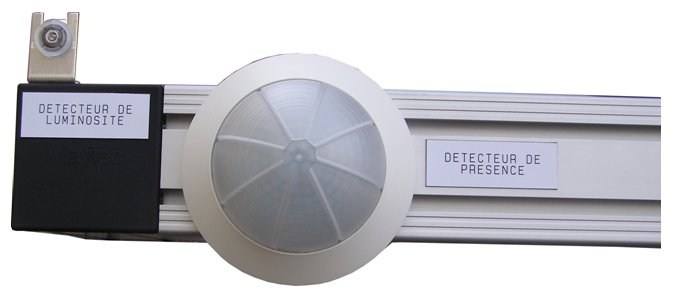

Détecteur et interrupteur

Détecteur de présence :

Réglage possible de la luminosité de détection et du temps de fonctionnement de l’éclairage piloté.

Utilisé pour la commande des 2 projecteurs Halogènes 1000W

Coffret électrique

JPEG - 95.7 ko

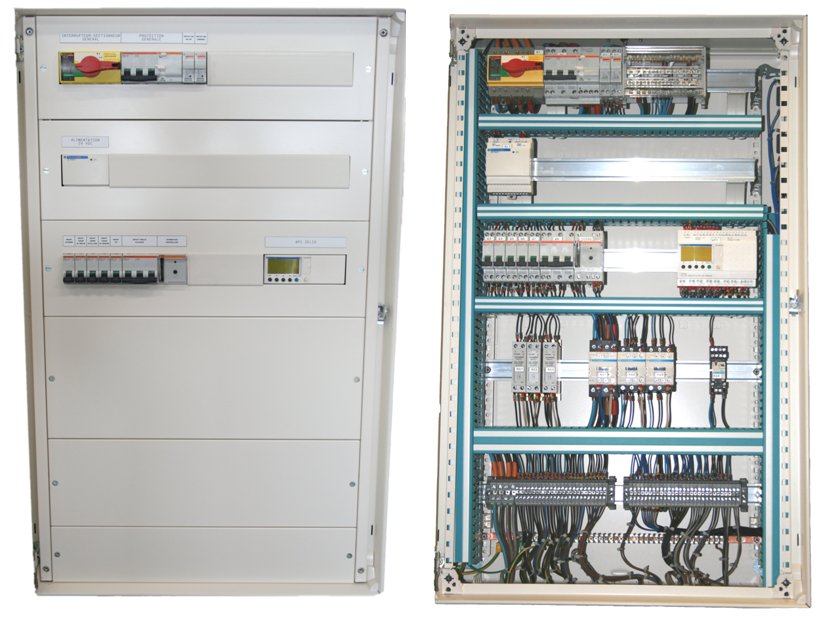

Armoire de commande
RéférenceDésignation
012030 PORTIQUE ECLAIRAGE BT + Armoire avec TSX Zelio
012031 PORTIQUE ECLAIRAGE BT + Eclairage BAES + Armoire TSX Twido Modbus et Passerelle ETG3000 (*)

La référence 012031 intègre une centrale BAES LEGRAND adressable avec 2 blocs SATI. L’automate TSX Twido est doté d’un coupleur Modbus et d’une passerelle WEB Ethernet externe ETG3000 (Télémécanique).

Description technique de l’armoire T.G.B.T :

- Un interrupteur sectionneur cadenassable permet l’isolement électrique de l’armoire.
- Un disjoncteur 40A équipé d’un bloc différentiel 30mA assure la protection des personnes.
- L’armoire regroupe l’ensemble des protections des luminaires ainsi que la protection du circuit de commande :

  • 1 porte fusible 2 pôles avec fusible 1A GG pour la protection de la balise lumineuse
  • 1 porte fusible 2 pôles avec fusible 2A GG pour la protection de l’alimentation du circuit de commande
  • 1 disjoncteur 10A 2 pôles pour la protection des projecteurs Halogènes 1000W
  • 1 disjoncteur 10A 2 pôles pour la protection du projecteur Sodium 250W
  • 1 disjoncteur 10A 2 pôles pour la protection du projecteur iodure Métallique
  • 1 disjoncteur 10A 2 pôles pour la protection des projecteurs Mercure 250W
  • 1 disjoncteur 10A 2 pôles pour la protection des spots Halogènes 12V TBT
  • 1 disjoncteur 10A 4 pôles pour la protection des réglettes fluorescentes

Le circuit de commande :

- La tension du circuit de commande 24 VDC est délivré par une alimentation à découpage.
- Un contacteur de ligne permet la mise en énergie des différents relais et contacteurs.
- L’ensemble des relais et contacteurs est alimenté en 24 VDC.
- L’automate ZELIO est alimenté en 24 VDC.

L’automate :

- L’automate est de marque SCHNEIDER de type ZÉLIO.
- Les boutons poussoirs, les interrupteurs va et vient et les systèmes de détections sont raccordés sur ses entrées.
- Le logiciel de programmation ZÉLIO SOFT, très conviviale, vous permet de modifier le programme chargé dans l’automate au moment de la livraison de votre système.
- Son interface graphique vous permet de lire en tant réel l’état des entrées et des sorties.
- Son clavier vous permet de modifier les paramètres de votre programme sans avoir à utiliser un ordinateur.
- Il est livré avec son logiciel de programmation ZÉLIO SOFT et son câble de liaisons.
- La tension aux bornes des sorties 1 à 5 est de 24 VDC.
- La tension aux bornes des sorties 6 à 8 est de 220 VAC.

Les relais et contacteurs :

- 1 contacteur de ligne TÉLÉMÉCANIQUE de type LC1D.
- 3 relais statiques pour la commande des projecteurs à ampoule à vapeur de sodium, à ampoule à vapeur de mercure et à ampoule halogénure métallique.
- 1 contacteur TÉLÉMÉCANIQUE de type LC1D pour la commande des projecteurs à ampoule Halogène.
- 1 contacteur TÉLÉMÉCANIQUE de type LC1D pour la commande des spots encastrables à ampoule halogène TBT.

Caractéristiques générales :

Tension d’alimentation 400V/50HZ (3P+N+Terre)
Connecteur P17 – 32A 5P
Puissance 3500W
Dimensions L=3200mm, H=2400mm, l=1200mm
Poids 150Kg
Manutention Portique équipé de 4 roulettes pivotantes dont 2 à freins
