Caractéristiques techniques :

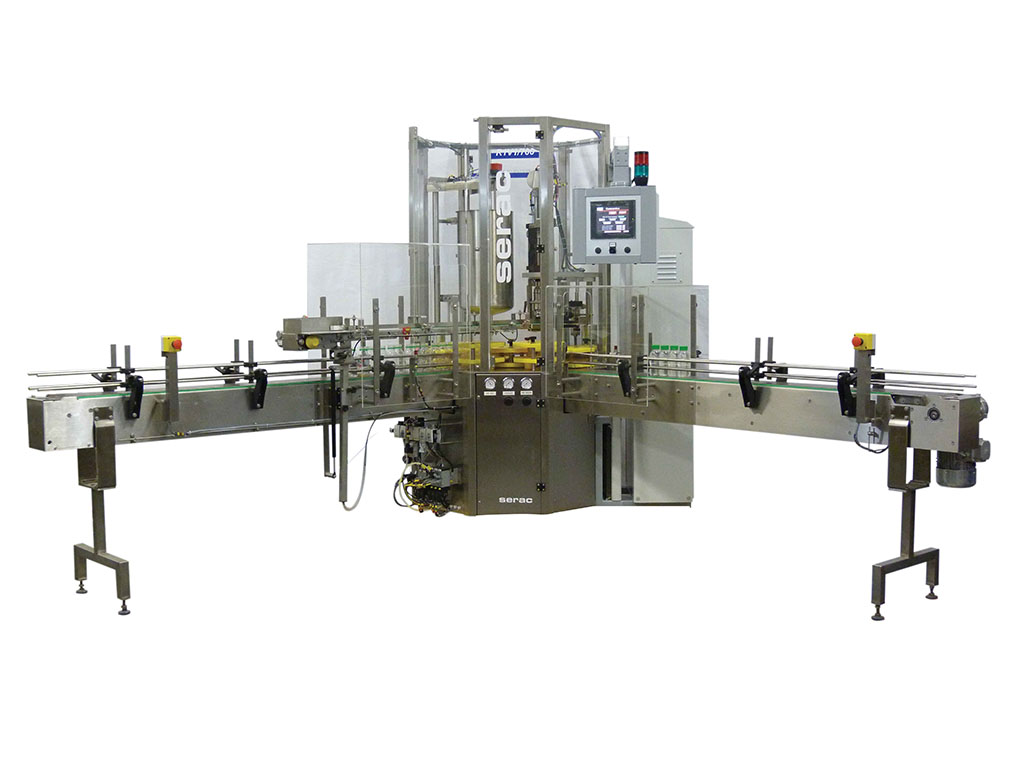

Châssis :
 Châssis industriel en Inox avec carter en plastique transparent incassable
 Dimensions : L=3800mm/P=2200mm/H=2520mm
 Masse : 1200Kg

Alimentations :
 Alimentation électrique : 400Vac 3P+N+T (Circuit de commande 24Vdc)
 Alimentation pneumatique : 6 bars

Spécifications :
 Convoyeur motorisé à chaîne à palette en acétal de dépose des emballages vides et transfert vers la machine. Flancs de convoyeur en acier inoxydable et guides récipients réglables. Longueur approximative 1.00 m, largeur 1,52m , hauteur de circulation des emballages 800 mm (+- 25 mm).
 Châssis inférieur machine en acier inoxydable peint acier inoxydable, monté sur pieds réglables en hauteur.
 Cellule de détection amont/aval de présence emballages autorisant la marche machine.
 Motorisation par servomoteur pour entraînement séquentiel de la machine.
 Disque de transfert en polyéthylène à 4 alvéoles adaptées à votre format d’emballage, avec guide extérieur.

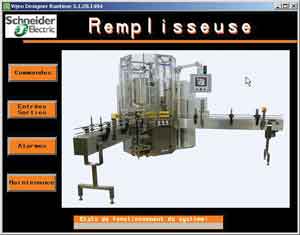

Poste de pilotage et de supervision par écran tactile 7,5’’ tactile couleur :

• Commande de la machine en automatique ou manuelle
• Etat des entrées/sorties
• Suivi des alarmes
• Mode maintenance

Poste de remplissage :

• Cuve tampon avec sonde de niveau à flotteur et couvercle

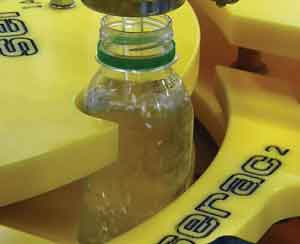

• Bec de remplissage à commande pneumatique adapté à la bouteille
• Circuit produit en acier inoxydable 304 et joints en Viton
• Ensemble cuve et bec facilement démontable et interchangeable pour un lavage hors machine en temps masqué
• Balance mécanique de pesée pour un dosage précis

Poste de bouchage automatique :

• Goulotte d’approvisionnement des bouchons à chargement manuel avec rails de guidage.
• Palette de transfert des bouchons de la goulotte aux mâchoires de bouchage.

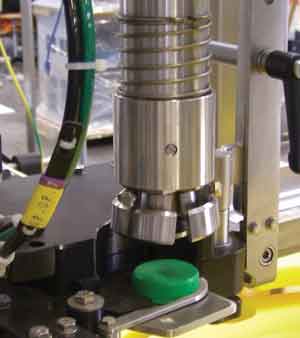

• Broche de vissage TCS à actionneur pneumatique équipée de mâchoires à mors mobiles.
• Couple de serrage réglable par ajustement de la pression d’admission. La plage de serrage et le couple maximum sont fonction du nombre de tours de vissage nécessaires.
• Mouvement vertical de la broche par actionneur pneumatique.
• Ensemble adapté à votre bouchon.
