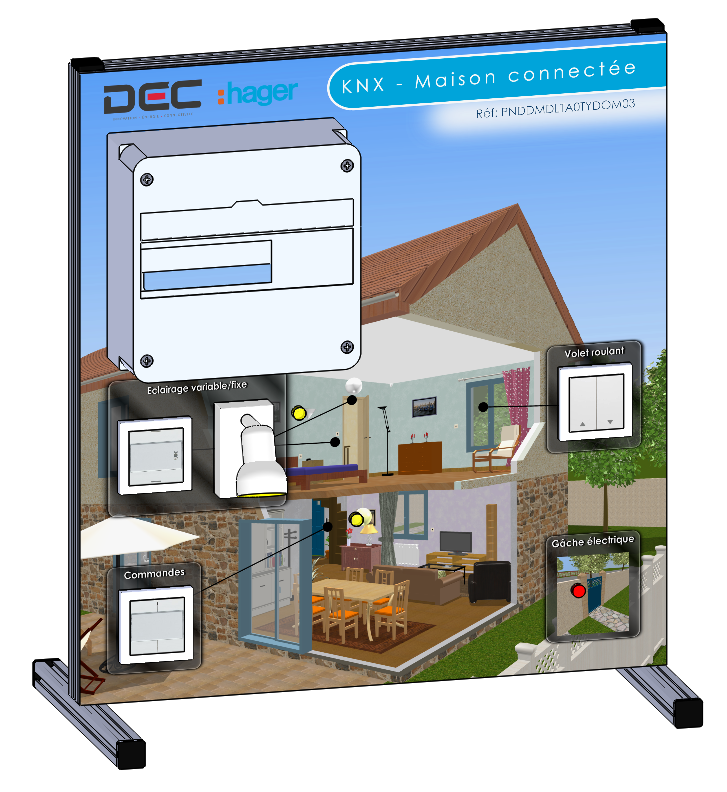

Panneau Domotique KNX Easy

Maison connectée KNX Easy

PNG - 476.4 ko

Caractéristique du châssis :

  • Structure profilée 30x30mm
  • Dimension : Largeur=650mm / Hauteur=700m / Profondeur=340mm

Composition du panneau :

  • 1 éclairage variable
  • 2 éclairages fixes
  • 1 volet roulant (au dos du panneau)
  • 1 simulation de gâche électrique
  • 1 commande deux touches pour le volet roulant
  • 1 interrupteur 2 touches KNX (gère l’éclairage variable et fixe de la chambre)
  • 1 interrupteur 4 touches KNX (situé dans l’entrée, il gère l’éclairage fixe du séjour, la gâche électrique et réalise deux scénarios)

Composition du tableau :

  • 1 interrupteur différentiel 25A
  • 1 disjoncteur 16A
  • 1 disjoncteur 2A
  • 1 alimentation KNX
  • 1 actionneur d’éclairage variable
  • 1 actionneur de 4 sorties TOR (2 éclairages fixes et une gâche électrique)
  • 1 actionneur à encastré de volet roulant
  • 1 interface USB/KNX

Point pédagogique du produit :

  • Découverte du protocole KNX
  • Analyse de la consommation générale du système ainsi que des éléments connectés sur la prise de courant
  • Prise en main du système et maintenance

Information supplémentaire :

  • L’installation peut être programmée par l’intermédiaire de l’interface USB/KNX et du logiciel ETS5 (la licence ETS5 n’est pas fournie)
  • L’installation peut être programmée par l’intermédiaire du nouvel outil Easy Config de chez Hager
