Machine d’emballage

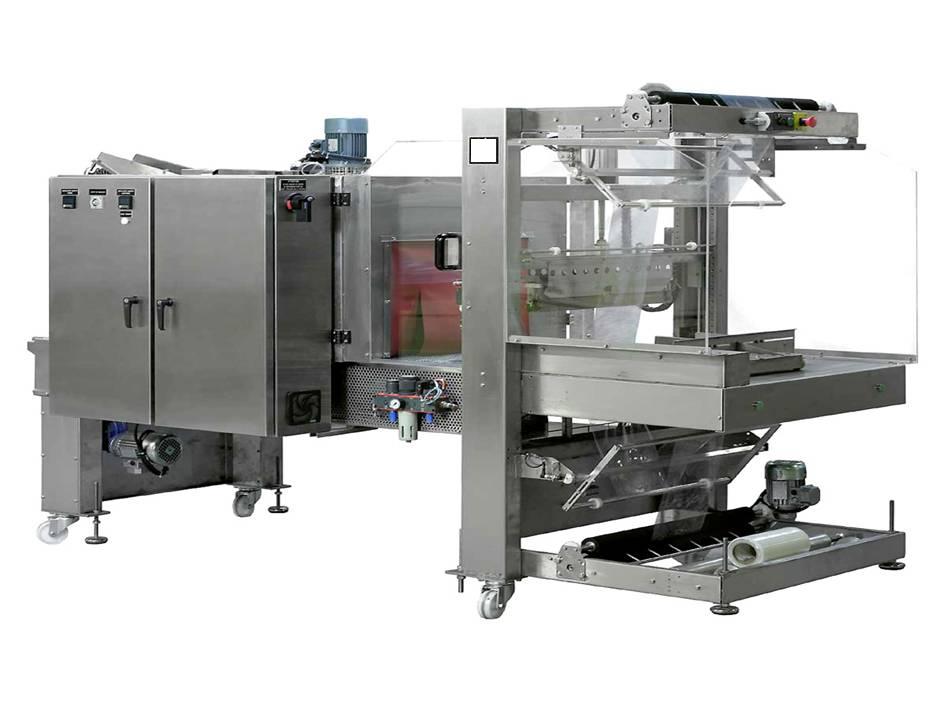

Un système fardeleuse à barres de soudure

JPEG - 253.9 ko

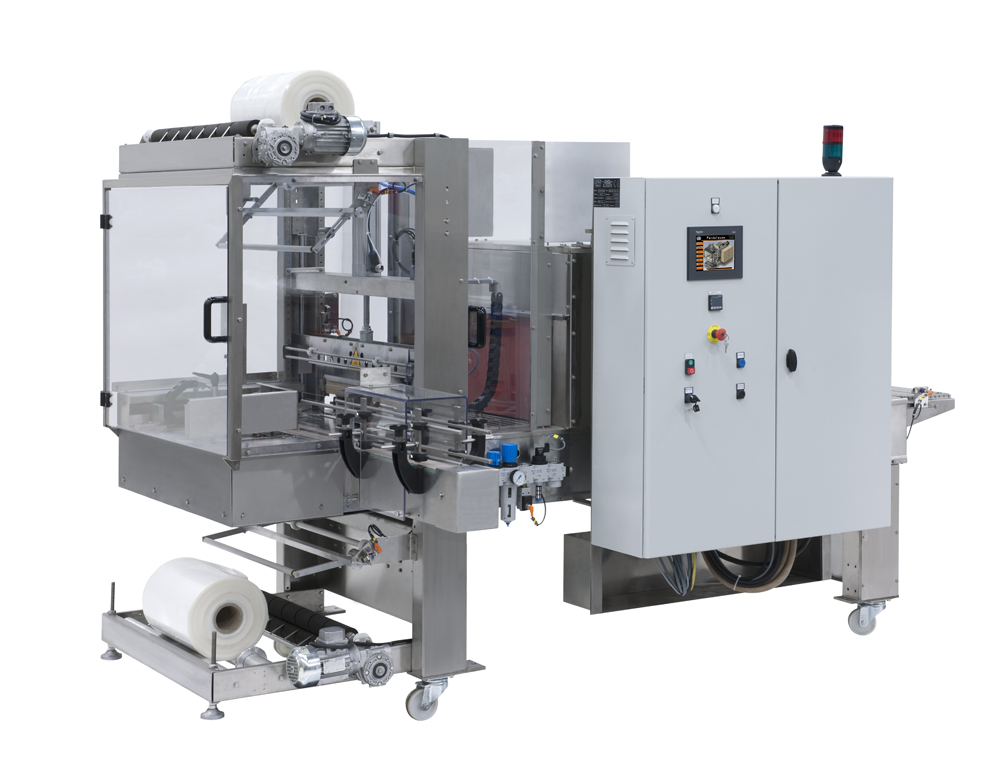

Fardeleuse

Le système fardeleuse répond parfaitement aux exigences du repère pour la formation « convoyage, ventilation, chauffage, transfert pneumatique, supervision »

Possibilités d’évolution du système pour répondre à l’épreuve E34 en laissant dans l’armoire suffisamment d’espace pour les modifications à venir et en prévoyant les différents scénarios d’amélioration du système (constituants, schémas, programmes …)

Système relativement simple et robuste dans sa conception, système industriel réel ce qui évite de rechercher l’homothétie appropriée. Système autonome permettant de travailler en binôme.

Principe :

- Fardelage sous film polyéthylène rétractable avec poste de soudure fixe.
- Modèle pour laize maxi : 600 - 800 - 1000 - 1200 (+ sur demande).
- Hauteur de passage adaptée au lot.
- Cadence : selon produits, groupages et opérateur (jusqu’à 20 lots/min).
- Alimentation manuelle.
- Opérations automatiques :

  • introduction dans le film
  • déroulement des bobines de film
  • descente barre de soudure
JPEG - 16.4 ko

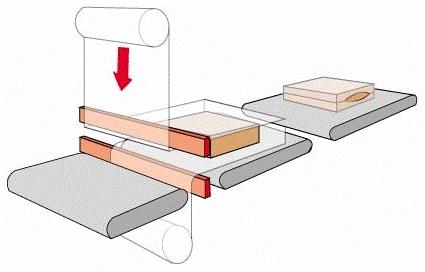

Schéma de soudure

Caractéristiques

JPEG - 178.9 ko

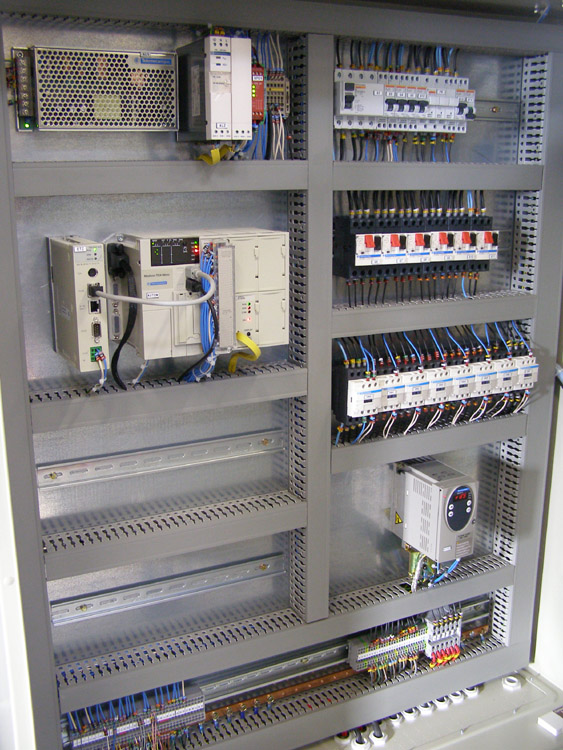

Intérieur armoire de commande


- Poste de soudure fixe avec électrode de soudure thermique à chauffe constante et contre électrode fixe
- Tunnel de rétraction à recyclage d’air
chaud.
- Puissance selon cadence et produits : 10 – 13,5 KVA
- Tunnel de rétraction à recyclage d’air chaud avec convoyeur en tapis mailles inox (autres versions de tapis disponibles)
- Ventilation de refroidissement (option)
- Armoire 1000*1200 mm
- Puissance totale : 11 kW
- Puissance du four : 9kW
- 6 moteurs triphasés
- Ensemble des capteurs et actionneurs pneumatiques
- Commande par automate programmable
- Régulation du four par programme automate
- Régulateur de température pour la soudure (Régulateur en face avant d’armoire 48x48)
- Convertisseur thermocouple type J sortie : 0-10V
- Variateur de vitesse Altivar ATV31 (vitesse tapis tunnel)
- Tension : 400 volts triphasés
- Tension de commande : 24 volts DC
- Air comprimé : 6 bars
- Machine conforme aux normes de CE
- Machine livrée avec notice d’utilisation et de maintenance

Options

Automatisme, API disponibles :
- Télémécanique : TSX57, TSX37, TSX TWIDO
- Modicon : M340
- Autres (Nous consulter)

Réseaux disponibles :
- Ethernet TCP/IP (API)
- Modbus TCP/IP (API)
- ASI (Electrodistributeurs + API)

Terminal opérateur :
- Gamme XBTGT Télémécanique (Taille au choix)
- Autres marques (nous consulter)
