Le monte-charge

Le monte charge est un système de levage destiné à des applications dans les restaurants, hôtels, pharmacies, hôpitaux, bureaux, magasins pour le déplacement de charges entre différents niveaux d’un bâtiment (transports de paquets, lettres, médicaments, vaisselle et couverts).

JPEG - 78.1 ko

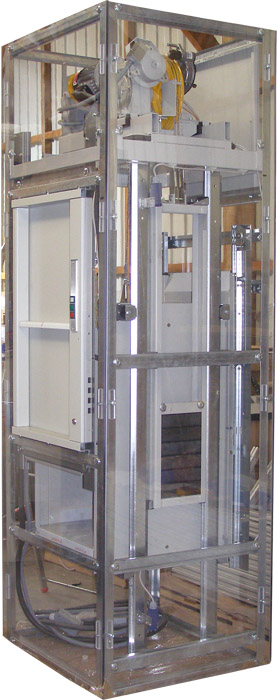

Monte-charge

L’équipement est réalisé avec une structure porteuse. Deux portes palières dont une de type guillotine et une porte battante pour le bas.

Moteur : direct, monophasé ou triphasé, équipé d’un frein électromagnétique ou à disque, et d’une machinerie à vis sans fin.

JPEG - 195.2 ko

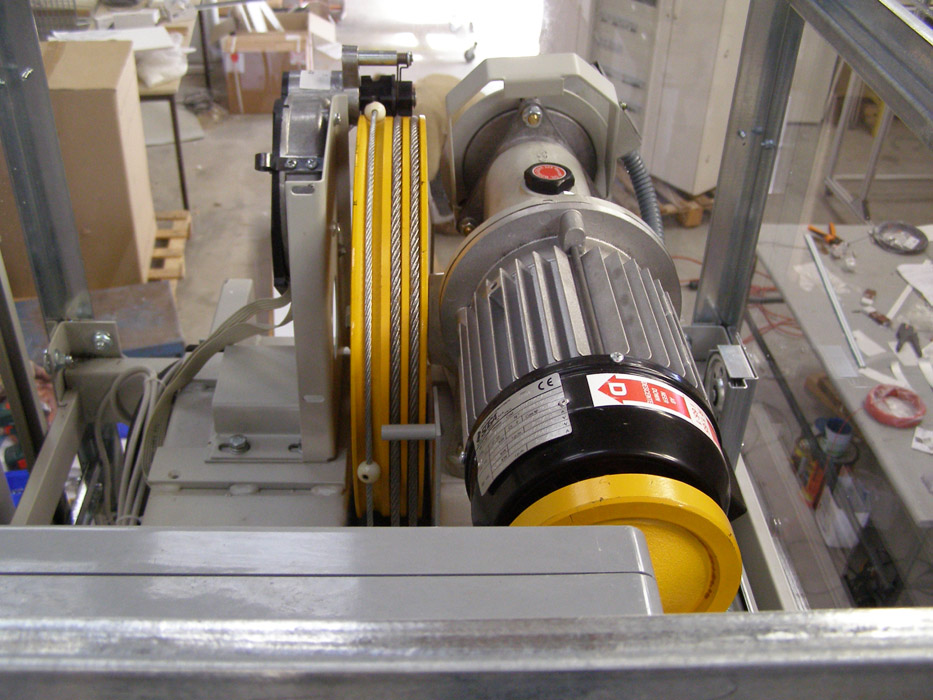

Moteur

Armoire de commande : déportée ou non selon les
modèles. Gamme complète d’armoires disponibles en logique câblée, avec automate (TSX 37, TSX TWIDO, autres sur demande) et d’un variateur de vitesse (ATV31 Altivar, ATV71 Altivar, DIGIDRIVE Leroy Somer) ou de démarreur progressif (TeSys U ) communicant ou non sur réseau Modbus RS485, Ethernet TCP/IP.

JPEG - 42.1 ko

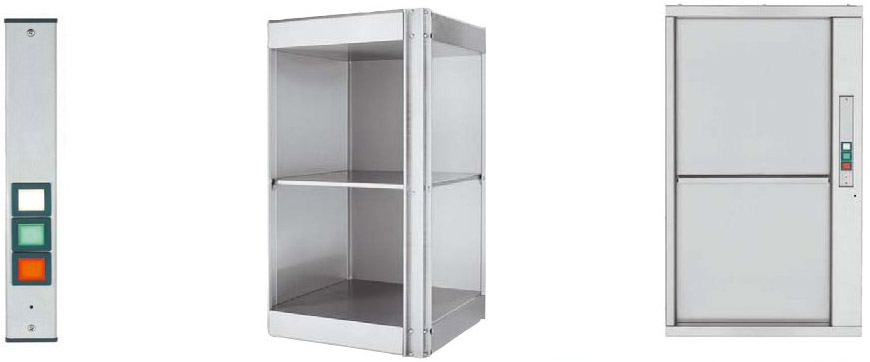

Cabine et commande

Caractéristiques techniques :

- Entraînement : Type Traction
- Charge utile : 50 Kg
- Structure : Autoporteuse pour utilisation intérieure
- Manoeuvre : Automatique
- Nombre de niveux max. : 12 en configuration standard
- Course max. : 30 m
- Vitesse cabine : 0.35 m/s
- Alimentation : 400V Triphasée
- Puissance moteur : 0.33 kW
- Hauteur : 2m35
- Poids : 200 Kg environ
