Générateur solaire

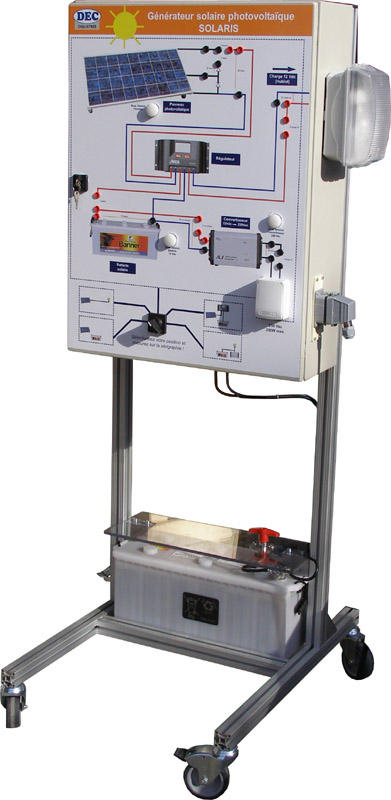

Système SOLARIS, un générateur photovoltaïque pédagogique

Solaris est un générateur solaire pédagogique, il est équipé d’un ou plusieurs panneaux solaires photovoltaïques en polycristallins de 110Wc-12V chacun.

JPEG - 80.8 ko
Solaris

L’ensemble est complètement mobile et permet de rentrer et sortir très rapidement le produit pour réaliser des TP sans les contraintes d’une installation fixe et imposante.

L’armoire pédagogique permet de choisir, très simplement, différentes configurations de câblage pour réaliser des mesures de courants, tensions et puissance.

JPEG - 68 ko
Principe de fonctionnement

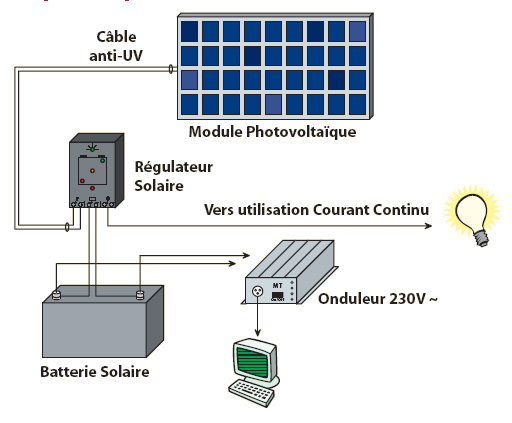

L’objectif du produit est de mesurer les performances du générateur photovoltaïque et des éléments qui le compose.

L’ensemble est constitué d’une armoire pédagogique montée sur un châssis mobile et raccordé par prises HARTING à un ou plusieurs panneaux solaires sur roulettes.

JPEG - 267.5 ko

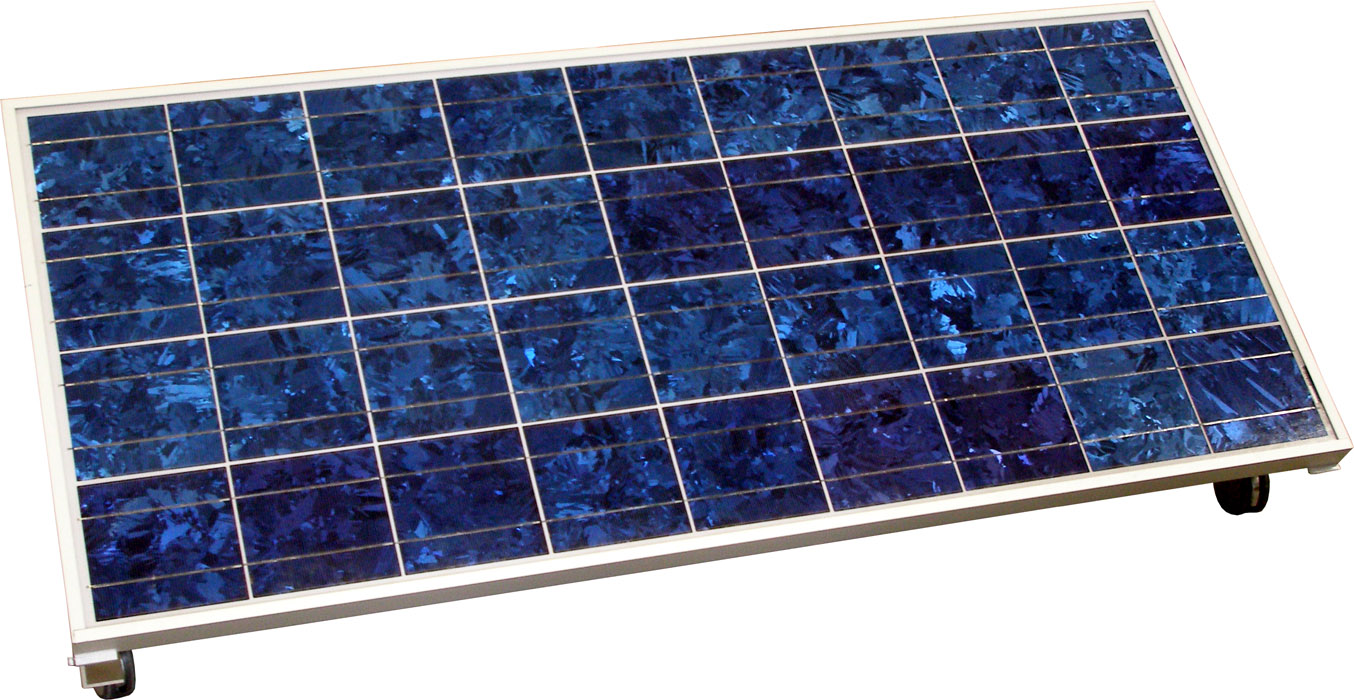

Panneau solaire

Caractéristiques techniques

Panneau solaire PW6-110 en cellules polycristallines Photowatt (Livré de base avec le produit) :

- Puissance typique : 110 Wc
- Puissance minimale : 106 W
- Tension à la puissance typique : 17,2 V
- Intensité à la puissance typique : 6,4 A
- Intensité de court circuit : 6,9 A
- Tension en circuit ouvert : 21,7 V
- Tension max du circuit : 770V DC
- Connexion : Câble
- Puissance à 1000W/m2 : 25°C : AM 1,5
- Le module est protégé par 2 diodes sckottky (1 pour 18 cellules)
- Dimensions : 1439 x 657 x 38 mm
- Poids : 13 Kg (panneau seul)
- Poids total (avec support et roulettes) : 15 Kg

Armoire électrique montée sur châssis à roulettes :

- Dimension armoire : H=800mm-L=600mm-P=250mm
- Régulateur de batterie STECA 10A
- Convertisseur 12Vdc/240Vac 400VA
- Batterie solaire 12Vdc - 125 Ah
- Prise de courant 240Vac-100W max.
- Hublot 12Vdc-60W
- Commutateur 5 positions (Modification de câblage)
- Sérigraphie (schéma de principe du générateur)
- Armoire livrée avec fils équipés de fiches bananes 4mm

JPEG - 298 ko

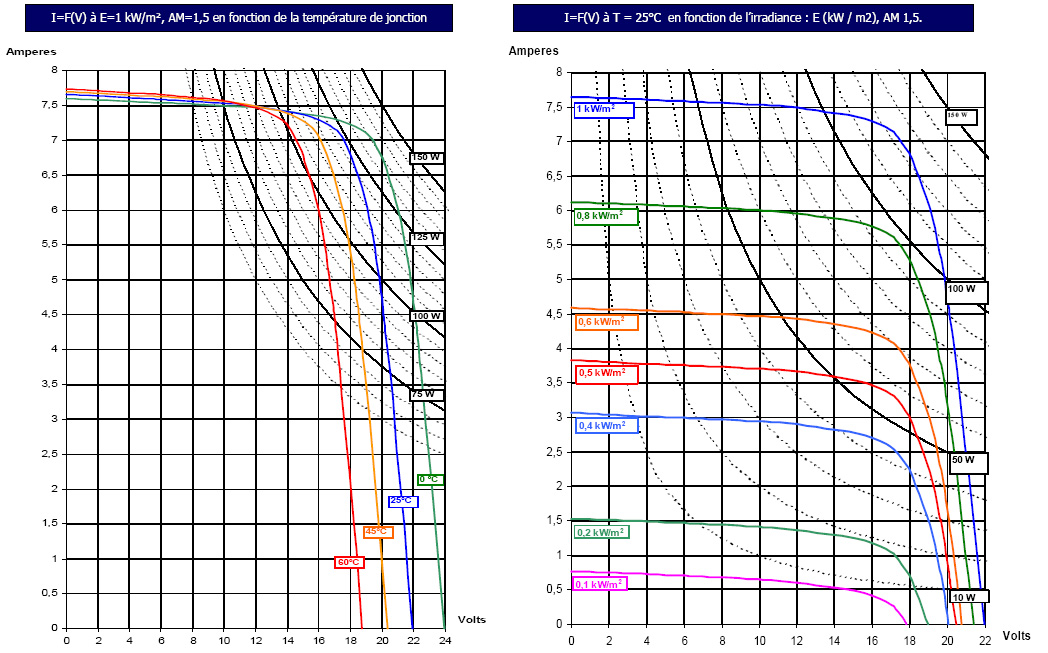

Courbes de puissance
