Eclairage public communicant

Banc de réalisation d’éclairage public

PNG

Descriptif de fonctionnement :

  • Économiser l’énergie, investir dans le développement durable, et maîtriser votre budget pour l’éclairage public.
  • En pilotant la tension d’alimentation du réseau électrique, le variateur permet d’économiser entre 30 et 45% sur la facture énergétique d’une installation d’éclairage public.
  • Il peut commander l’allumage de l’éclairage grâce à son horloge astronomique. Il mesure précisément la consommation de l’installation et les économies réalisées.
    JPEG

Composée de :

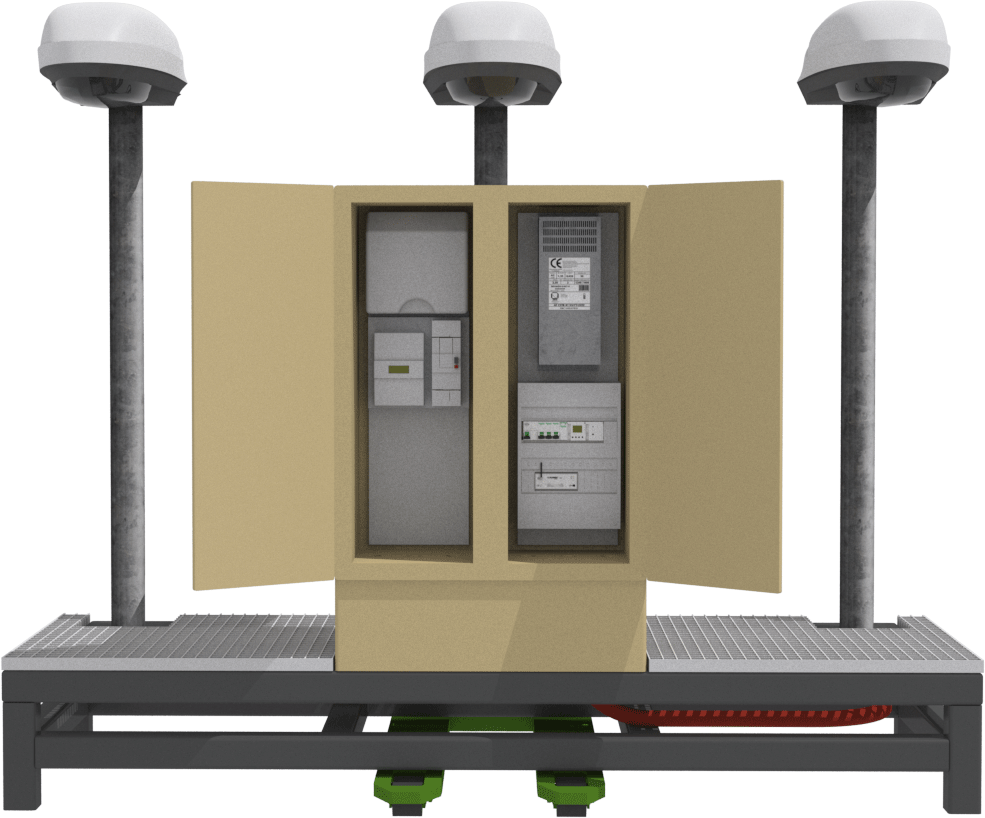

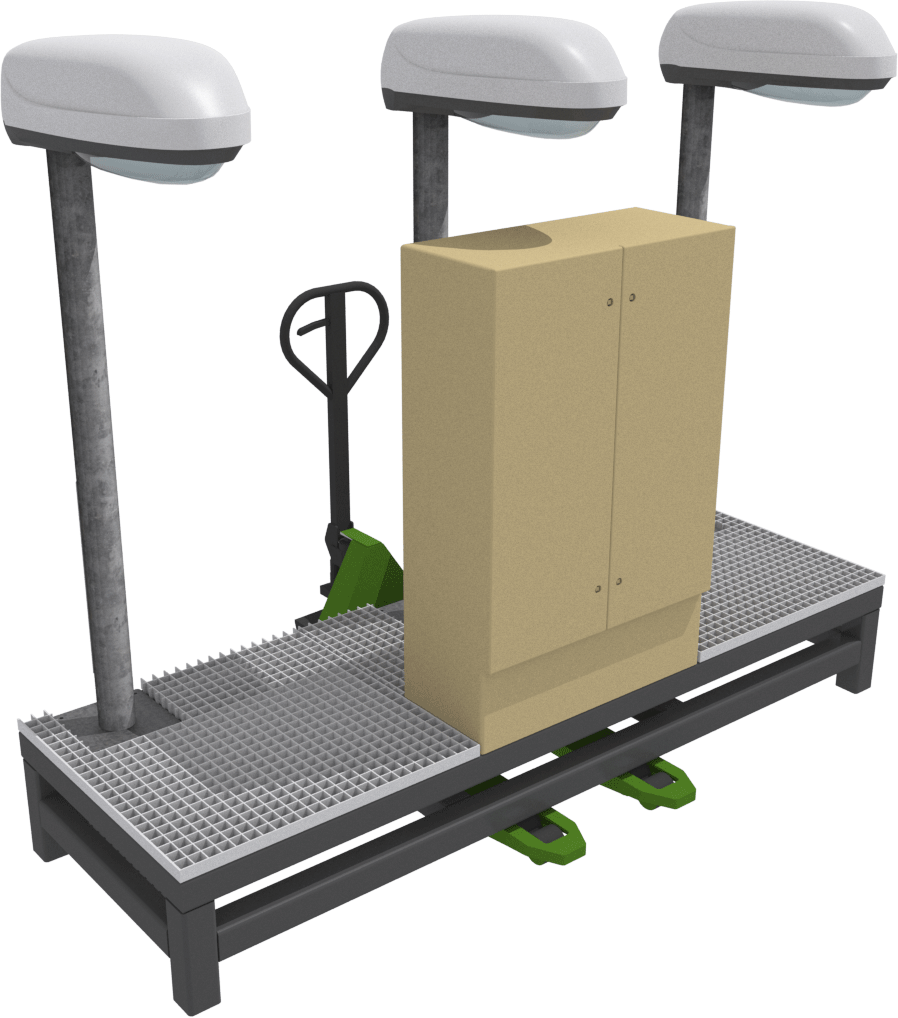

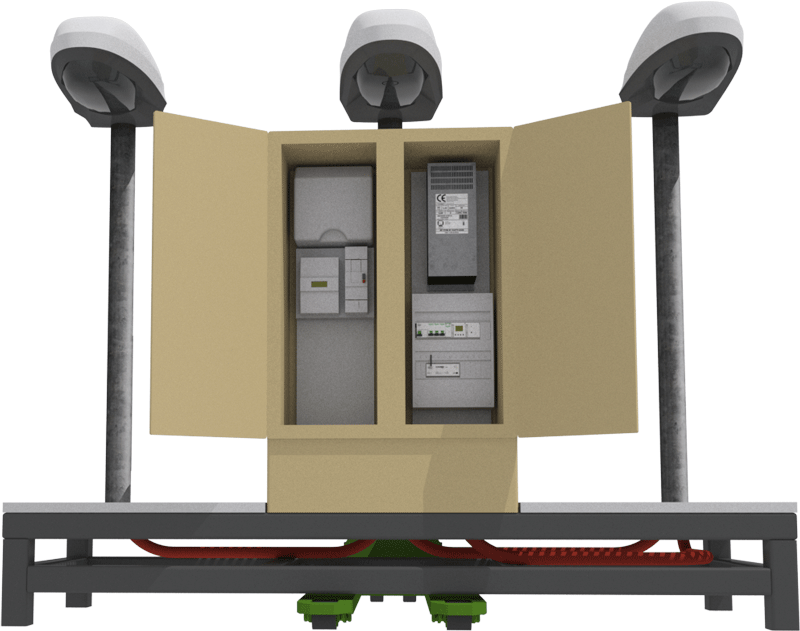

  • Châssis équipé de 3 mâts d’éclairage public
  • 1 coffret de rue de type S17 composé d’une partie comptage et d’une partie commande
  • Partie comptage équipée d’une platine de branchement CCPI, compteur électronique et disjoncteur de branchement
  • Partie commande équipée d’un variateur à découpage de phase et d’un commutateur de sélection de mode de fonctionnement
    Mode 1 : pilotage par horloge et interrupteur crépusculaire
    Mode 2 : pilotage par variateur disposant d’une interface PC pour le paramétrage

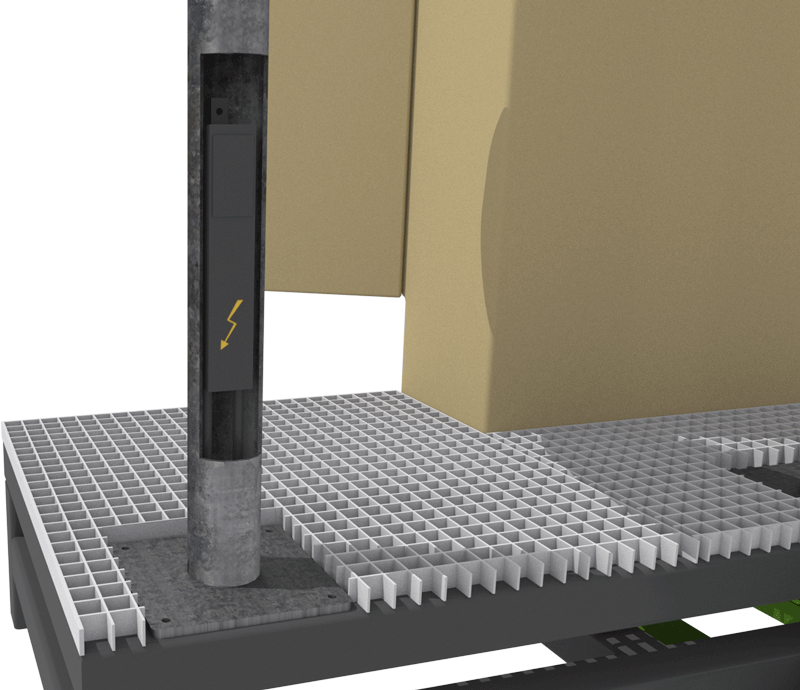

  • Le banc dispose de fourreaux ICTA de diamètre 40mm reliant l’armoire de rue aux mats. Ils permettent de réaliser des travaux de tirages de câble et de raccordement électriques

Activité :

  • Installer
  • Câbler
  • Paramétrer
  • Mettre en service
