Decnostic

Outil de diagnostic réseau

Decnostic est un outil indispensable pour tester la connexion réseau entre votre PC et un autre périphérique. Cette application est spécialement conçut pour tester la liaison entre un PC et un contrôleur Wago 750-841.

Decnostic

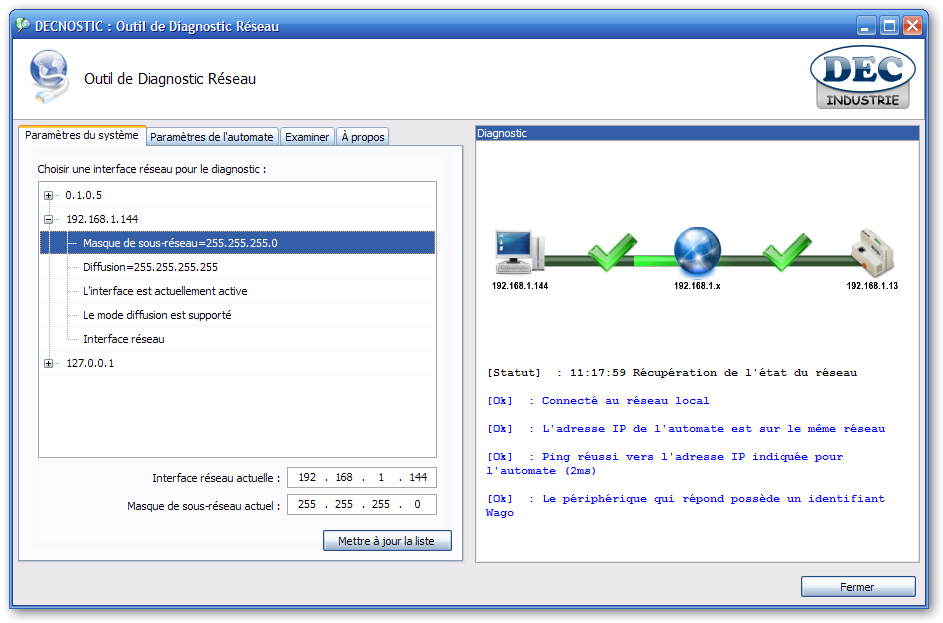

Identification automatique des connexions réseaux :

Il suffit de spécifier l’interface réseau que l’on utilise pour se connecter à l’automate.

PNG - 87.2 ko
Interfaces réseaux

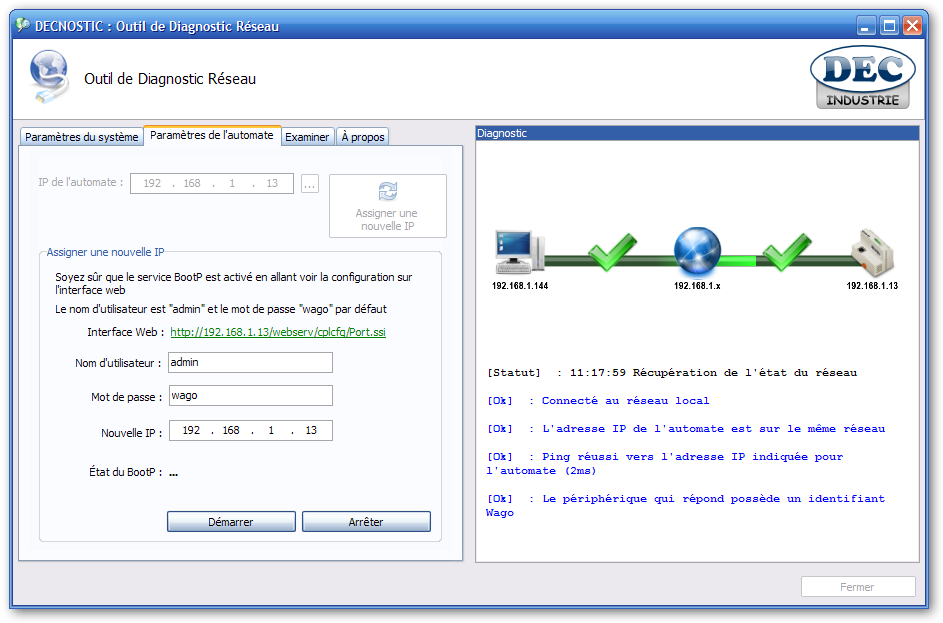

Serveur BootP sans configuration :

Si l’on connait déjà l’adresse IP du périphérique ou si celui n’en possède pas encore une, on peut démarrer le serveur BootP intégré à l’application pour lui en fournir une.

PNG - 90.6 ko
Serveur BootP

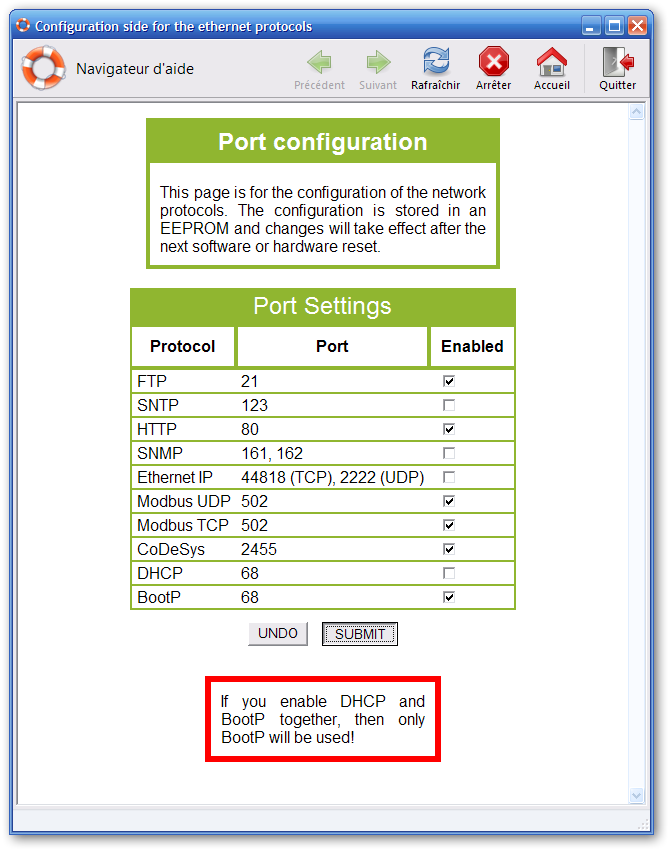

Accès aux pages webs :

Si le périphérique est adressé, on peut se connecter à son interface web directement à partir du logiciel afin d’activer/désactiver ses options.

PNG - 64.1 ko
Paramètres du contrôleur

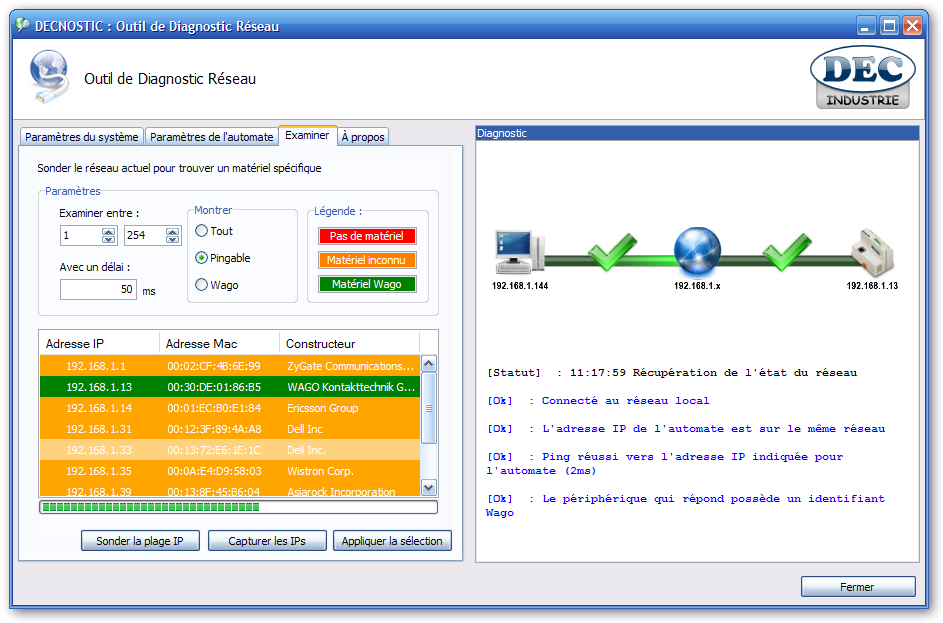

Sondage réseau :

Decnostic peut être utilisé pour retrouver un périphérique si celui-ci se trouve sur la même plage IP que votre interface réseau. L’adresse MAC de chaque périphérique est identifié afin de founir le nom du fabricant de ce dernier.

PNG - 99.3 ko
Sondage du réseau

Le logiciel s’appuie sur la librairie WinPCAP pour vous aider à retouver l’adresse IP d’un périphérique, quelque soit celle-ci (plage IP différente par exemple). En activant la capture des IPs, il suffit de redémarrer le périphérique pour que son adresse IP s’affiche.

PNG - 111.1 ko

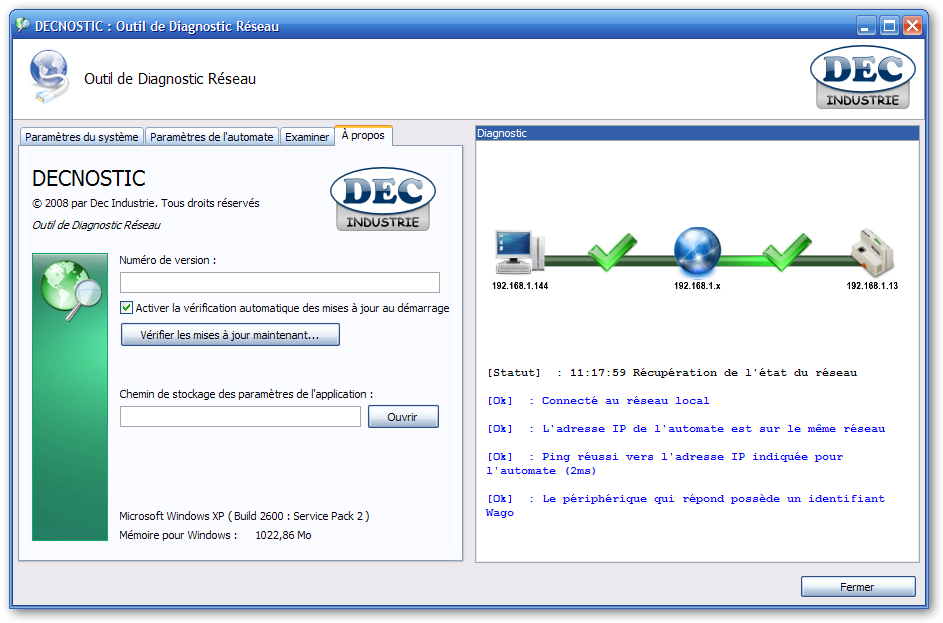

À propos
